涂覆法化學壓花地板革
除壓延法外，化學壓花地板革也可以用涂覆法生產(chǎn)。涂覆法化學壓花地板革的產(chǎn)品，其中，襯背發(fā)池層是在地板革背面涂搔PVC糊涂層并發(fā)泡而制成的，可以使地板革更加柔軟舒適。一也有些涂覆法地板革無襯背發(fā)泡層。用于地板革的織物基材可以選用玻璃纖維布、化纖織物，無紡布等。

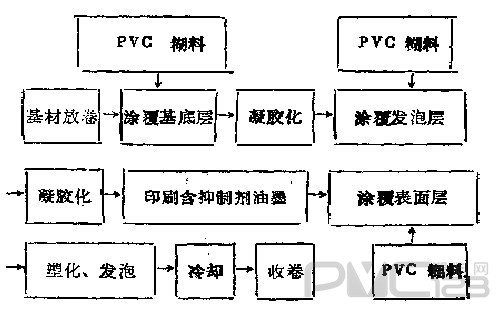

徐覆法化學壓花地板革基本生產(chǎn)工藝流程如下:
上述工序中，涂覆可以采用刮刀涂布機，凝膠化及塑化、發(fā)泡在通道式烘箱中進行。有背徐層的產(chǎn)品，還偏進行背、面徐覆。背徐層的發(fā)抱可以采用機械發(fā)泡法。
徐覆法化學壓花地板革的基底層、發(fā)泡層、透明衰面層、背涂層的基本配方如下(其中背徐層配方適用于機械發(fā)泡法):
|
成份
|
底基層
|
發(fā)泡層
|
表面層
|
背涂層
|
|
pvc糊樹脂
DOP
BBP
發(fā)泡劑AC
穩(wěn)定劑
助發(fā)泡劑
碳酸鈣
吐溫一80
降粘劑
|
100
80
2~3 100 適量
|
100
40
15
3.5
2~3
1~1.5
4
25
適量
|
100
40
15
2~3
適量
|
100
45
15
2~3
50
6
適量 |
配方中，表面透明層穩(wěn)定劑可采用硫醇基錫，其它各層用金屬皂類復合穩(wěn)定劑。背涂層配方中的吐溫-80為表面活性劑，在機械發(fā)泡法中起穩(wěn)定泡孔的作用。含發(fā)泡抑制劑。
