聚氯乙烯塑料塑化工藝分析

　　偉大領(lǐng)袖毛主席說：“不同質(zhì)的矛盾。只有用不同質(zhì)的方法才能解決。”不同的塑料品種只有用不同的塑化工藝條件，才能取得理想的產(chǎn)品質(zhì)量，現(xiàn)在我們就以聚氯乙烯電纜料和硬板的塑化為主，來分析塑化工藝。

　　1、聚氯乙烯硬板和硬管的塑化

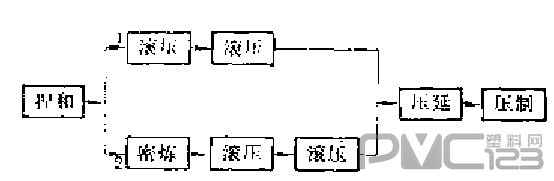

　　聚氯乙烯硬板的生產(chǎn)工藝流程如下圖所示。

　　由上圖可見，兩個流程的不同點在于是否使用密煉機(jī)。一般說來，流程①的塑化質(zhì)量不易穩(wěn)定，塑化能力較小，浪費較大，勞動保護(hù)差，勞動強(qiáng)度大;流程②的塑化質(zhì)量較穩(wěn)定，塑化能力大，浪費少，勞動保護(hù)得到改善，勞動強(qiáng)度較低。而在工藝條件的控制上，兩個流程有著共同的特點。

　　實踐證明，聚氯乙烯硬板生產(chǎn)的特點是加工溫度高，密煉機(jī)出料料溫175~180°C，滾壓機(jī)錕溫在190±5°C，四錕壓延機(jī)錕溫190~210°C，同時工藝流程長，除了密煉滾壓塑化，壓延出片外，大多數(shù)還需壓制成板。過去曾經(jīng)走過一段彎路，片面強(qiáng)調(diào)要“塑化好，塑化透”，因此密煉機(jī)出料狀態(tài)是大塊的爛料，滾壓機(jī)多翻，料卷發(fā)青光(指灰色硬板的塑化料卷)，這種塑化料成片后壓制成板，造成板材剝離分層。

　　硬質(zhì)聚氯乙烯塑料在成型加工中最顯著的特點是：①容易分解，發(fā)生明顯的變色;②分解溫度和加工溫度接近。聚氯乙烯由于熱和化學(xué)反應(yīng)極易分解，在聚氯乙烯的主鏈中形成多烯結(jié)構(gòu)，這是變色的原因。即使是甚微的分解，也要引起變色;實際上微小的分解，并沒有使物性降低，但由于變色而影響制品的外觀和損傷加工設(shè)備，所以是必須避免的。聚氯乙烯的熔融溫度接近200°C，在添加穩(wěn)定劑時的急劇分解溫度在220°C左右。正是由于上述這兩個特點，所以在硬質(zhì)聚氯乙烯塑化過程中，一方面要保證塑化均勻理想，另一方面必須避免分解，以及由此產(chǎn)生的降解、交聯(lián)等。

　　對于聚氯乙烯塑料的分解交聯(lián)也要一分為二。為了擴(kuò)大聚氯乙烯塑料的使用范圍，制備耐高負(fù)荷的聚氯乙烯制品，使聚氯乙烯交聯(lián)是極有希望并行之有效的辦法。而在制造聚氯乙烯硬板的塑化過程中，則必須避免分解、降解、交聯(lián)、燒焦等情形。要塑化，就必須加溫和有一定的受熱歷程，但又要避免分解、交聯(lián)等，相輔相成。在此，關(guān)鍵的問題是嚴(yán)格控制物料溫度和受熱歷程，特別要注意摩擦熱的有效利用。密煉機(jī)出料料溫175~180°C，料塊外形以松散小塊為宜，滾壓機(jī)輥溫為190±5°C，少翻煉(翻1~2個身即夠)，供壓延機(jī)料卷要糯而無光，力戒青光。因此聚氯乙烯硬板塑化要領(lǐng)是：

　　密煉出料：松散小塊，力戒大塊。

　　滾壓料卷：糯而無光，力戒青光。

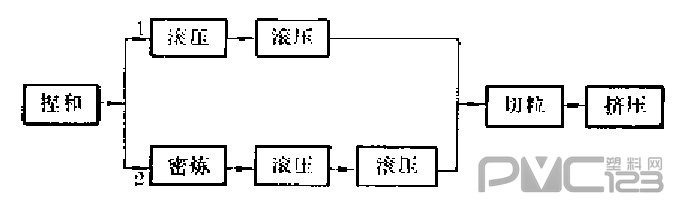

　　聚氯乙烯硬管的生產(chǎn)工藝流程如下圖所示。

　　聚氯乙烯硬管的塑化規(guī)律類同于硬板、塑化要領(lǐng)是：

　　密煉出料：松散小塊，力戒大塊。

　　滾壓出片：糯而無光，力戒青光。
