用滑石填充塑料，可提高制品的剛性，改善其尺寸穩(wěn)定性，防止其高溫蠕變，并使其具有潤滑性，還可減少對成型機械和模具的磨損。因滑石的折射率(1.577)與PVC相近，故可用于半透明pvc制品。在PVC懸浮聚合過程中加人適當細度的滑石20~30份(以PVC為基準)，其拉伸強度和沖擊強度均比常規(guī)填充(塑料加工時加入滑石)的硬質(zhì)PVC材料要高，這是難能可貴的，具有極大的使用價值。

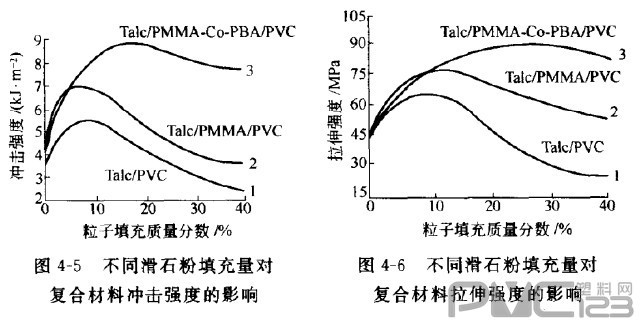

經(jīng)PMMA接枝包覆的滑石粉和經(jīng)PMMA一co共聚一PBA接枝包覆滑石粉對PVC的填充效果，結(jié)果如圖4-5、圖4-6所示。由此可以看出:①包覆高分子后的滑石粉復(fù)合粒子改性PVC的材料，其拉伸、沖擊強度均較滑石粉填充的對照組有明顯的提高，PMMA包覆粒子的沖擊、拉伸強度大致提高(119士4)%，而經(jīng)無規(guī)共聚柔性高分子包覆的拉伸強度提高136%，沖擊強度則提高162%。②PMMA包覆滑石粉的復(fù)合粒子與純滑石粉粒子填充相比，它們對應(yīng)的力學(xué)性能曲線相似，而PMMA包覆滑石粉復(fù)合粒子的增強效果，有明顯的提高(近l/5)。③柔性高分子包覆的滑石粉復(fù)合粒子改性PVC材料，其增強增韌效果十分明顯，而且可在大范圍填充下(粒子填充質(zhì)量分數(shù)約40%)強韌性增加持續(xù)有效(拉伸強度提高1/3，沖擊強度提高近 2/3)。
