環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　?、侔l(fā)泡劑的吸收

　　丁烷為發(fā)泡劑，其沸點(diǎn)為—5℃。為保證丁烷被PS充分吸收，必須在高壓釜中進(jìn)行加溫加壓條件反應(yīng)，分散介質(zhì)為軟水，肥皂粉為分散劑，促使丁烷均勻分散。

　　高壓反應(yīng)釜內(nèi)的壓力控制應(yīng)低于l0kg/c㎡，溫度在80—90℃，這時(shí)PS軟化，丁烷向PS內(nèi)滲透。然后保溫4—12h，PS內(nèi)丁烷含量一般可達(dá)5.5%一7.5%。冷卻至40℃以下出料，水洗后就得到可發(fā)性PS珠粒。

　　由于新制得的可發(fā)性PS珠粒內(nèi)丁烷的分布吸收還不十分均勻，應(yīng)在低溫下存放一周，甚至一個(gè)月，以保證丁烷在PS內(nèi)充分分散，成為許多細(xì)小繁多的發(fā)泡核。但必須防止丁烷揮發(fā)。

　?、陬A(yù)發(fā)泡

　　常用直接蒸汽加熱進(jìn)行預(yù)發(fā)泡?？砂l(fā)性PS珠粒加熱到80℃以上開始軟化，發(fā)泡劑氣化產(chǎn)生的壓力足以使PS珠粒膨脹發(fā)泡，在PS分子內(nèi)形成許多互不連通的封閉氣孔，氣孔內(nèi)充滿著丁烷蒸氣。若用直接蒸汽加熱，氣孔內(nèi)還有水蒸氣。

　　采用蒸汽加熱的方法預(yù)發(fā)泡，生產(chǎn)效率高，發(fā)泡連續(xù)。加熱蒸汽一般為20一100kPa的直接蒸汽。

　　③熟化

　　預(yù)發(fā)泡后的PS泡沫顆粒，氣孔內(nèi)主要是丁烷和水蒸氣，冷卻后它們會(huì)向外逸散或凝結(jié)，最終在氣孔內(nèi)形成真空。因此，預(yù)發(fā)泡后的泡沫顆粒應(yīng)經(jīng)熟化處理，所謂熟化處理就是讓PS泡沫顆粒存放一段時(shí)間，讓空氣滲入泡孔，從而使泡孔內(nèi)的壓力與外界氣壓平衡，這時(shí)PS泡沫顆粒就獲得了彈性。

　　④成型

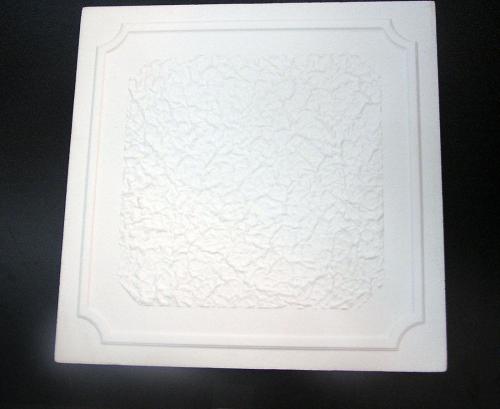

　　建筑中常用的塑料制品PS泡沫天花板，一般用專用的模壓機(jī)生產(chǎn)。PS泡沫顆粒充滿平板模腔后受熱軟化，這時(shí)在泡孔內(nèi)的空氣受熱膨脹，促使泡沫顆粒之間受壓粘接并填滿顆粒之間的間隙成為整塊平板。冷卻定型后就成為PS泡沫板。

　　塑料制品泡沫PS板可以用電熱絲切割，即用直徑為0.5—1.0 mm的電熱絲，控制電壓為5—12V，即可對(duì)泡沫PS板材進(jìn)行切割。當(dāng)然也可用普通的木工工具切割。
