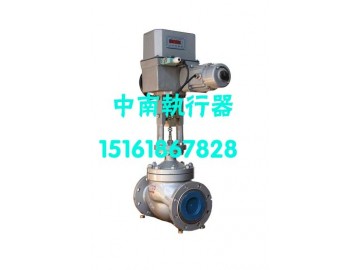

SKZ智能數控直行程電動執行器

一、產品概述

SKZ-Z型系列智能數控直行程電動執行機構是一種在自控調節系統中，以220V交流電源為動力，直接接受來自自控制調節系統發出的4~20mA，0~10mA或1~5V DC ,0-10V DC模擬信號，驅動調節閥進行精確閥位定位，以百分比顯示閥位要求開度和實際開度，并把閥位實際開度以同樣的模擬信號反饋給自控調節系統。是目前應用日益廣泛的一種智能型電動執行機構。可廣泛應用于發電、冶金、石油、化工、城市供水、智能大廈、輕工等工業過程自動化系統中。

二、產品型號

SKZ-310Z、SKZ-410Z、SKZ-510Z、SKZ-610Z

三、校驗及調試方法

注意：輸入與反饋信號不能接錯，+、-信號不能接錯，否則不能正常工作。?、?為交流220V輸入，如接錯會嚴重?fù)p壞執行器。

按圖接好外線，①、②接輸入信號，?、?接通220V交流電源，⑧、⑨接反饋顯示儀表（或萬用表），檢查輸入信號和反饋信號是否一致，如有誤差請按以下方法調整：開啟電源后，點按切換鍵，狀態指示為手動，再按住切換鍵4秒，狀態指示轉為設定狀態，進行參數設定。點按切換鍵進入n07號設定單元。

n07號設定單元：反饋信號輸出零位設定。

設定方法：進入n07單元，自動調整到4mA左右，如有誤差，按上行/增量鍵，下行/減量鍵，調到誤差為零，按確認鍵確認，點按切換鍵進入n08號設定單元。

n08號設定單元：反饋信號輸出滿位設定。

設定方法：進入n08單元，自動調整到20mA左右，如有誤差，按上行/增量鍵，下行/減量鍵，調到誤差為零，按確認鍵確認。

設定完成后，按切換鍵4秒退出并保存設定，進入手動狀態，再點按切換鍵，狀態指示轉為自動狀態，再按要求檢查各點。
