生產單級旋片真空泵普旭單級旋片真空泵XD系列

一：單級旋片真空泵介紹

易于維護保養

保養工作可由操作人員輕松完成。除了定期檢查或按所建議的保養期限更換葉片和濾芯，無需其它保養

由于采取中央真空系統供給和自動按需控制，可以節約大量能源。

真空供給特別可靠。

由于維護作業大幅減少，從而減少了維護成本、替換零件和生產停機時間。

即使當熱成型機運行時，也可安全接近真空系統，而且在生產期間可以執行維護。

由于中央真空系統安裝在生產場地之外，生產場地或工作站內沒有噪音排放。

二：單級旋片真空泵參數

三：單級旋片真空泵應用

真空包裝——包裝腔體抽空（見"真空在包裝工藝中的應用"）

容器真空系統——真空容器長期保持真空度

熱處理——真空爐抽空

表面涂層——鍍膜室抽空

模具排氣——鑄造質量優化

空間模擬——空間模擬室抽氣

傳送室——晶片生產

工藝室——主要用于半導體生產

模具排氣——生產適用于風電廠的轉子葉片

熱成型——生產包裝

真空包裝——新鮮食品包裝，保持食品新鮮度

MAP 包裝——食品氣調包裝

成型——包裝機內直接托盤成型

泡罩包裝——泡罩熱成型

箔輸送——用于管形袋包裝機

貼標簽——快速、牢固地為各種包裝粘貼標簽

紙板箱組裝——紙板箱折疊和包裝成形

裝堆和推碼包裝——所有外包裝

中央真空系統——為整個包裝部門集中供應真空

糊狀物和濕物料脫氣

塑料,鋼材，海水，礦泉水脫氣

負壓氣力輸送食品

正壓氣力輸送散裝產品

負壓氣力輸送塑料顆粒

冷凍干燥——食品

奶粉生產

泥漿干燥——污水處理

木材干燥——木材處理

合成顆粒干燥

陶瓷干燥

組件干燥

材料自動輸送——生產過程中

堆垛——已包裝產品托盤堆垛

裝卸——船舶、車輛及其它運輸工具

夾持——木工機器

包裝——各種產品紙板箱包裝或其它包裝方式

送紙——印刷業印刷和加工機器

提取和放置——電子、食品、零部件包裝及其它行業。

原油蒸餾——分離碳氫化合物

溶劑回收——回收工藝介質中的溶劑

真空蒸餾——制藥或化工應用

真空技術在壓制工藝中的應用范例：

壓板機——將合成板粘到家具表面

真空輔助樹脂傳遞成型（VRTM）

真空技術在層壓工藝中的應用范例：

平板顯示屏層壓

太陽能電池板層壓

清除污物——真空清除客機和船舶上的濕垃圾

清除廢物——食品加工

中央真空吸塵裝置——實現高效的真空清潔

去除體液——牙科和外科手術

物理氣相沉積（PVD）

化學氣相沉積（CVD )

等離子增強沉積

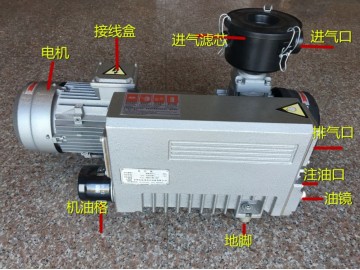

四：單級旋片真空泵結構

這類緊湊型真空泵具有堅固耐用性，主要得益于其采用久經考驗的循環油潤滑旋片技術。這確保其獲得穩定的高真空，從而能夠應付各種惡劣的運行環境。當配備氣鎮閥（可選）時，水蒸氣在泵腔內不易凝結。

安全、節約成本

久經考驗

易于維護保養

在低壓環境下仍然能夠保持穩定的高真空。彈性旋片設計保證了較長的使用壽命，特殊設計的排氣過濾器可以的將油氣分離。

擁有多種型號可供選擇。

五：單級旋片真空泵安裝方法

1、XD型旋片式真空泵的安裝

XD型旋片式真空泵應水平安放。同于泵運轉時幾乎沒有振動一般可不固定。XD旋片式真空泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。

為保證XD旋片式真空泵得到良好的冷卻，泵冷卻空氣進風口和出風口應距周圍物體30cm以上。為便于維修，建議在XD旋片式真空泵進氣口和排氣口前留0．4m的空隙。為方便放油可安裝帶放油盤的底座。

XD真空泵發運的泵不帶油。安裝后，通過加油口緩慢注入所規定的真空泵油(見維護5．1)到油窗高度的3/4處。

2、XD型真空泵的電氣連接

XD旋片式真空泵電氣接線必須由專業電工進行。應使用適當?shù)碾妱訖C過載保護裝置。

單相220V50HZ的真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。

XD旋片式真空泵三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向為：從電動機尾部風扇端看電動機具軸的旋向為逆時針方向。

XD旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板(厚度4mm以上)完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。

注：XD旋片式真空泵長時間在錯誤旋向下運轉，將損壞。

3、XD型旋片式真空泵的系統連接

XD旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。

如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。

4、XD型旋片式真空泵的起動

確定油位后可起動。次起動和每一次改變接線以后都必須核對旋向后方可起動XD旋片式真空泵。

5、XD型真空泵的運轉

正常工作之前，宜關閉進氣管閥門，使泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動(宜低于6次/小時)，在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限　壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。

注：1．正常運轉時油分離器、泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。

2．XD旋片式真空泵運轉時不能加油。

6、XD真空泵的極限壓力測量

XD型旋片式真空泵極限壓力應直接在泵吸氣口用壓縮式真空計測量。泵首次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使XD旋片式真空泵達到工作溫度和泵油充分脫氣后測量極限壓力。
