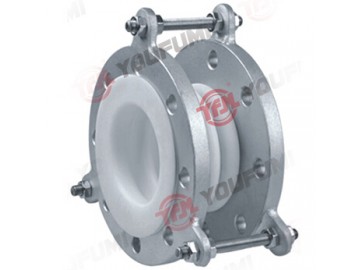

點擊圖片查看大圖特性說明
PTFE波紋管補償器又稱膨脹節，伸縮節，是一種撓性、薄壁、有橫向波紋的具有伸縮功能的器件，它由金屬波紋管與PTFE組成。波紋管補償器的工作原理主要是利用自身的彈性變形功能，補償管道由于熱變形、機械變形和各種機械振動而產生的軸向、角向、側向及其組合位移，補償?shù)淖饔镁哂心蛪骸⒚芊?、耐腐蝕、耐溫度、耐沖擊、減振降噪的功能，起到降低管道變形和提高管道使用壽命的作用。
襯里材料：PTFA、PFA等。
公稱通徑：DN25~DN3000
PTFE補償器性能：
◆連接法蘭無特殊要求時，則按HG45-91 PN1.0MPa的標準。
◆大口徑補償器(DN>300mm時)，建議采用耐負壓型。
◆波數通用為3波，若需增加(加長)或非標產品則可以定制。
◆補償器的結構長度、技術參數見表。
材質：
| 法蘭材質 | A105, SS304, SS316, SS316L |
| 負壓圈 | SS304+PFA/PTFE |
| 波紋材質 | PTFE, PFA, EPDM+PTFE, SS304+PTFE, SS316+PTFE |
F4波紋補償器產品種類
安裝須知：
◆安裝前，需將兩法蘭之間三條固定螺桿拿掉，把螺母調到的頂端。當管路熱脹冷縮時，好讓法蘭在螺桿上自由滑動。若轉角
較大時，也可去掉導棒。
◆安裝時，不能將補償器拉伸或壓縮，盡量保持其自由狀態（標準長度）。法蘭要裝正，螺栓要上勻，且要注意保持好PTFE波
紋和翻邊口，以免撞破或戳穿。
圖紙：
HG/T 20592
| DN | NPS | 波數 |
設計長度 L(mm) |
軸向補償量 △L(mm) |
徑向補償量 △X(mm) |
角向補償量 △ 8 （°） |
公稱壓力 PN(Mpa) |
| 25 | 1 | 3 | 100 | ±15 | 8 | 25 | 0.40/-0.09 |
| 32 | 1 1/4 | 3 | 100 | ±15 | 10 | 25 | 0.40/-0.09 |
| 40 | 1 1/2 | 3 | 100 | ±18 | 14 | 25 | 0.40/-0.09 |
| 50 | 2 | 3 | 100 | ±18 | 15 | 25 | 0.40/-0.09 |
| 65 | 2 1/2 | 3 | 110 | ±20 | 16 | 25 | 0.35/-0.09 |
| 80 | 3 | 3 | 120 | ±20 | 16 | 25 | 0.35/-0.09 |
| 100 | 4 | 3 | 120 | ±25 | 17 | 20 | 0.30/-0.09 |
| 125 | 5 | 3 | 130 | ±27 | 17 | 18 | 0.30/-0.09 |
| 150 | 6 | 3 | 140 | ±27 | 16 | 15 | 0.30/-0.09 |
| 200 | 8 | 3 | 150 | ±27 | 15 | 13 | 0.25/-0.09 |
| 250 | 10 | 3 | 160 | ±27 | 12 | 10 | 0.25/-0.09 |
| 300 | 12 | 3 | 170 | ±27 | 8 | 5.5 | 0.25/-0.09 |
| 350 | 14 | 3 | 180 | ±27 | 8 | 4.5 | 0.25/-0.09 |
| 400 | 16 | 3 | 200 | ±30 | 8 | 4 | 0.15/-0.09 |
| 450 | 18 | 3 | 200 | ±30 | 8 | 3.5 | 0.15/-0.09 |
| 500 | 20 | 3 | 220 | ±30 | 8 | 3 | 0.15/-0.09 |
| 600 | 24 | 3 | 240 | ±30 | 8 | 2.9 | 0.15/-0.09 |
| 700 | 28 | 3 | 280 | ±30 | 7 | 2.7 | 0.15/-0.09 |
| 800 | 32 | 3 | 280 | ±30 | 7 | 2.6 | 0.15/-0.09 |
| 900 | 36 | 3 | 300 | ±30 | 7 | 2.5 | 0.15/-0.09 |
| 1000 | 40 | 3 | 300 | ±30 | 7 | 2.4 | 0.1/-0.08 |
| 1200 | 48 | 3 | 320 | ±30 | 5 | 2.4 | 0.08/-0.08 |
| 1400 | 56 | 3 | 320 | ±37 | 7 | 2.4 | 0.06/-0.08 |
| 1600 | 64 | 3 | 360 | ±40 | 7 | 2.3 | 0.06/-0.08 |
| 1800 | 72 | 3 | 360 | ±40 | 7 | 2.2 | 0.03/-0.08 |
| 2000 | 80 | 3 | 380 | ±40 | 7 | 2.1 | 0.03/-0.08 |
| 2200 | 88 | 3 | 380 | ±40 | 7 | 2.0 | 0.03/-0.07 |
圖紙：
HG/T 20592
| DN | NPS | 波數 |
設計長度 L(mm) |
軸向 | |||||
| 補償量X (mm) | 剛度Kx (N/mm) | ||||||||
| 設計壓力MPa | |||||||||
| 0.6 | 1.0 | 1.6 | 0.6 | 1.0 | 1.6 | ||||
| 32 | 1 1 /4 | 3 | 100 | 12 | 10 | 8 | 192 | 298 | 476 |
| 40 | 1 1 /2 | 3 | 100 | 15 | 12 | 10 | 208 | 342 | 648 |
| 50 | 2 | 3 | 100 | 15 | 12 | 10 | 209 | 467 | 859 |
| 65 | 2 1/2 | 3 | 110 | 16 | 12 | 9 | 216 | 568 | 1100 |
| 80 | 3 | 3 | 120 | 16 | 12 | 9 | 304 | 676 | 1287 |
| 100 | 4 | 3 | 120 | 19 | 15 | 12 | 466 | 831 | 1393 |
| 125 | 5 | 3 | 130 | 19 | 15 | 12 | 533 | 996 | 1682 |
| 150 | 6 | 3 | 140 | 18 | 15 | 12 | 637 | 1170 | 1980 |
| 200 | 8 | 3 | 150 | 36 | 29 | 24 | 427 | 702 | 1345 |
| 250 | 10 | 3 | 160 | 36 | 28 | 23 | 510 | 851 | 1649 |
| 300 | 12 | 3 | 170 | 45 | 36 | 30 | 442 | 724 | 1384 |
| 350 | 14 | 3 | 180 | 45 | 36 | 29 | 475 | 784 | 1508 |
| 400 | 16 | 3 | 200 | 44 | 35 | 28 | 53 | 882 | 1708 |
| 450 | 18 | 3 | 200 | 44 | 34 | 28 | 582 | 980 | 1902 |
| 500 | 20 | 3 | 220 | 43 | 34 | 28 | 640 | 1079 | 2102 |
| 600 | 24 | 3 | 240 | 73 | 50 | 38 | 540 | 1463 | 3202 |
| 700 | 28 | 3 | 280 | 73 | 48 | 40 | 290 | 815 | 1463 |
| 800 | 32 | 3 | 280 | 74 | 47 | 40 | 310 | 875 | 1585 |
| 900 | 36 | 3 | 300 | 74 | 46 | 39 | 333 | 985 | 1708 |
| 1000 | 40 | 3 | 300 | 78 | 44 | 34 | 368 | 1563 | 4044 |
| 1200 | 48 | 3 | 320 | 76 | 43 | 425 | 1843 | ||
| 1400 | 56 | 3 | 320 | 74 | 42 | 485 | 2128 | ||
| 1600 | 64 | 3 | 360 | 72 | 42 | 545 | 2410 | ||
| 1800 | 72 | 3 | 360 | 71 | 35 | 605 | 5218 | ||
| 2000 | 80 | 3 | 380 | 66 | 39 | 943 | 4173 | ||
| 2200 | 88 | 3 | 380 | 65 | 34 | 1027 | 7833 | ||
