XV1830-0EH10

PB FC STANDARD CABLE GP SOLD BY THE M

• 產品信息細節

•

• 技術數據

•

• CAx數據

技術數據

產品類型名稱		PROFIBUS FC 標準電纜 GP
產品描述		標準總線電纜（2 芯），按米銷售，未裝配
		SIMATIC NET, PB FC STANDARD CABLE GP, 2-WIRE, SHIELDED, SPECIAL DESIGN FOR RAPID INSTALLATION, MAX. CONSIGNMENT: 1000 M, MIN. ORDERINGQUANTITY: 20 M SOLD BY THE METER
應用適宜性		快速安裝時用來固定鋪設的特殊結構標準電纜
導線名稱		02YSY（ST）CY 1x2x0.64/2.55-150 VI KF 40 FR
電氣數據
單位長度阻尼量
● 9.6 kHz 時 / 大值		0.0025 dB/m
● 38.4 kHz 時 / 大值		0.004 dB/m
● 4 MHz 時 / 大值		0.022 dB/m
● 16 MHz 時 / 大值		0.042 dB/m
波阻
● 額定值		150 ?
● 9.6 kHz 時		270 ?
● 38.4 kHz 時		185 ?
● 3 MHz ... 20 MHz 時		150 ?
相對對稱公差
● 9.6 kHz 時的波阻		10 %
● 38.4 kHz 時的波阻		10 %
● 3 MHz ... 20 MHz 時的波阻		10 %
單位長度的回路電阻 / 大值		110 m?/m
單位長度的屏蔽電阻 / 大值		9.5 ?/km
單位長度電容 / 1 kHz 時		28.5 pF/m
工作電壓
● 有效值		100 V
機械數據
電線數量		2
屏蔽層規格		重疊的鋁膠合箔，包裹鍍錫銅線制成的屏蔽編織層
電氣連接規格 / FastConnect		是的
外徑
● 內導體		0.65 mm
● 芯線絕緣		2.55 mm
● 電纜內部護套		5.4 mm
● 電纜護套的		8 mm
外徑的對稱公差 / 電纜護套的		0.4 mm
材料
● 芯線絕緣		PE
● 電纜內部護套		PVC
● 電纜護套的		PVC

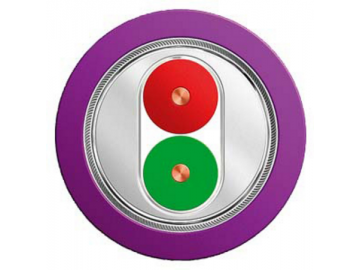

顏色
● 數據線的芯線絕緣		紅色 / 綠色
● 電纜護套的		紫色
彎曲半徑
● 一次性彎曲時 / 許可小值		37.5 mm
● 多次彎曲時 / 許可小值		75 mm
拉力負荷 / 大值		100 N
單位長度重量		80 kg/km
許可的環境條件
環境溫度
● 運行期間		-40 ... +75 °C
● 存放期間		-40 ... +75 °C
● 運輸期間		-40 ... +75 °C
● 安裝時		-40 ... +75 °C
● 備注		20 攝氏度時測量電氣屬性，根據 DIN 47250 第 4 部分或 DIN VDE 0472進行檢查
耐化學性
● 抵抗石油		耐油性符合 IEC 60811-2-1（4 小時/70°C）
● 防油脂		耐抗力受條件影響
● 防水		耐抗力受條件影響
放射折射性 / 抵抗 UV 射線		耐抗力
產品特點、功能、組件 / 概述
產品特點
● 無鹵素		不
● 不含硅		是的
標準、規范、許可
UL/ETL 列表 / 300 V Rating		是的; c(UL)us, CMG / CL3 / Sun Res
UL/ETL 規格 / 600 V Rating		是的
資格證明
● CE標識		是的
● UL 許可證		是的
● 與 RoHS 一致		是的
船級社
● American Bureau of Shipping Europe Ltd. (ABS)		不
● Bureau Veritas (BV)		不
● Det Norske Veritas (DNV)		不
● Germanischer Lloyd (GL)		不
● Lloyds Register of Shipping (LRS)		不
● Nippon Kaiji Kyokai (NK)		不
● Polski Rejestr Statkow (PRS)		不
