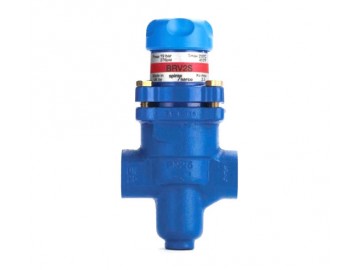

斯派莎克BRV2S減壓閥安裝信息
上下游管道必須有足夠的口徑以避免過大的壓降。所有變徑應使用偏心縮徑。上游安裝過濾器可以有效地保護閥門。過濾器側裝可防止閥內積水而減少有效過濾面積。如果是濕蒸汽,則應在上游安裝汽水分離器/疏水閥組?；蛘?布置一個適當?shù)呐潘c(diǎn)和安裝一個斯派莎克疏水閥。下游管道必須安裝壓力表用于設定工作壓力。同樣,在閥門上游也盡可能安裝壓力表。
螺紋連接1?2", 3?4"和1" BSP (BS 21 Rp) 或法蘭連接 DN15, DN20 and DN25 EN 1092 PN25. BRV2SP或BRV2BP安裝建議:使用外接感應接頭,見維修手冊第12和13頁的3.4節和3.5節。斯派莎克BRV2減壓閥要求安裝在水平管道上,調節手輪在閥的上方或下方。 安裝在減壓閥上下游的隔離閥都要有距離減壓閥8至10倍的管道直徑的直管段長度。由于管道膨脹或不充分的支撐造成的管道應力不能作用于閥體上。
安裝BRV2減壓閥時,流體流向應與閥體上的箭頭指向一致。
斯派莎克BRV2S減壓閥訂購說明
例：1-斯派莎克BRV2S減壓閥 DN25 P1:0.8barg，P2:0.6barg。
