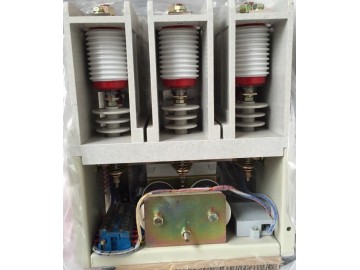

CKG3-160真空接觸器型三，【真空接觸器,交流真空接觸器】結構及工作原理

真空開關管靜導電板通過螺釘固定在絕緣架上，絕緣架與左右支撐板及磁路支撐架用螺釘聯結。當線圈通電后銜鐵吸合，帶動動臂和動導桿等，使真空開關管動觸頭運動，與靜觸頭接觸，使接觸器處于閉合狀態。當線圈斷電后，在反力彈簧作用下銜鐵板釋放，動靜觸頭分離使接觸器處于分斷狀態。適用于投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企業、發電廠及變電站電氣設施的保護和控制之用。

FZW28(A)-12F

一、產品介紹:

適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。
適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。
用于架空線路配電系統用的操作控制開關，有多種型式，VSP5-12型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。 該產品與FDR型故障檢測器或RTU遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。 為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。
FZW28(A)-12F型戶外分界真空負荷開關
概述
FZW28(A)-12F型戶外分界真空負荷開關使用于柱上安裝的場合，具有手動和電動操作功能。開關本體采用引進日本東芝公司VSP5-12，本開關為免維護負荷開關。采用真空滅弧和SF6氣體作對地及相間絕緣介質 本產品符合：GB3804《高壓交流負荷開關》及GBT11022《高壓開關設備和控制設備標準的共用技術要求》。
本說明描述了柱上真空負荷開關的結構、功能和組裝方法。 FZW28（A）-12F型戶外分界真空負荷開關（VSP5-12開關本體與FDR-01控制器）具備故障檢測功能，保護控制功能和通訊功能，安裝于10KV架空線路上，可實現自動切除單相接地故障和自動隔離相間短路故障。安裝點適用于10KV配電線路用戶進線的責任分界點處，也可以適用于符合要求的分支線連接處。自動閉鎖相間短路故障快速定位故障點自動切除單相接地故障。
