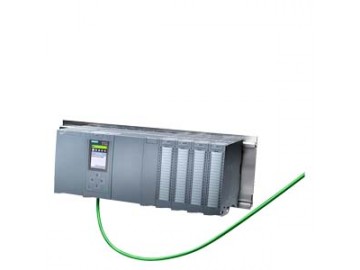

S7-1500 自動化系統具有模塊化的結構，可包含多 32 個模塊。 它擁有豐富的模塊，且這些模塊均可以獨立地組合使用。S7-1500 自動化系統支持單層配置，其中的所有模塊均安裝在一個安裝導軌上（請參見手冊以了解前提條件）。

一個系統包含下列組件：

• 控制器：
  CPU 具有不同性能等級，并具有集成 PROFINET 接口或 PROFINET 和 PROFIBUS 接口，用于連接分布式 I/O 或用于編程設備、操作裝置、其它 SIMATIC 控制器或第三方設備間的通信。
• 用于數字量和模擬量輸入/輸出的信號模塊。
• 工藝模塊用于高速計數、位置檢測或測量等功能。
• 通信模塊和通信處理器可通過通信接口將控制器進行擴展

根據要求，也可使用下列模塊：

• 在 CPU 向背板總線的輸出對于所有連接的模塊來說不夠充分的情況下，電源模塊 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。
• 用于將 SIMATIC S7-1500 連接到 120/230 VAC 電源的負載電源模塊 (PM)。
• 接口模塊用于連接基于 S7-1500 的分布式 I/O。
