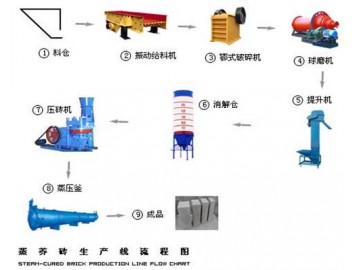

(1)原料的處理 塊狀的生石灰在與砂子混合配料前必須經過破碎、粉磨達到生產工藝要求的細度.一般大塊的生石灰常用鄂式破碎機進行破碎.經破碎的石灰還需進行粉磨.一般采用球磨機對石灰進行粉磨.

　　　　(3)混合料的制備 混合料的制備是將按配合比要求計量的生石灰、砂在強制式攪拌機中加入6﹪～9﹪的水進行次攪拌，經一次攪拌的拌和物投入消化倉中消化2～3h,然后進行第二次攪拌即可.也就是說混合料的制備主要包括一次攪拌、消化、二次攪拌幾個過程.

　　拌和物一次攪拌的目的是使拌和物各組分相互分散，增加接觸面積，使物料均勻混合，并加強化學吸附作用。再者，通過攪拌可使水膜包裹住固相顆粒的表面，使水均勻分布于攪拌物中，使石灰能更充分地消化，增加拌和物的和易性，改善塑性，提高成型性能和制品的物理性能。一般攪拌時間控制在1.8min左右，為使石灰充分消化，在嚴寒季節(jié)，可使用加熱攪拌，即在攪拌的同時通入蒸汽價壓，需要注意的是，要注意扣除由蒸汽冷凝的這部分水量以免在配合比中的水分偏多。

　　拌和物的消化主要是指石灰的消化，也就是將生石灰變成熟石灰的過程。消化一般采用鋼倉或混凝土倉，采用間歇式消化時，一般控制在2～3h.若采用地面堆積消化，由于散熱較快，消化時間較長，一般需要8h以上。為了提高產量，往往必須縮短生產周期，一般可采用提高混合料的溫度、提高生石灰的細度和適當摻加外加劑的方法，加快石灰的消化速度，以改善成型后磚坯的性能。
