2SA3022-LK3電動執行器專配LK3功率控制器控制板

主要技術參數

 電源：AC380V 50Hz 三相三線制閥位信號：輸出 4～20mA（或 0～20mA）防護等級：IP67

環境溫度：-20℃ ～ +60℃

輸出功率：0.030～15kW

 三、操作

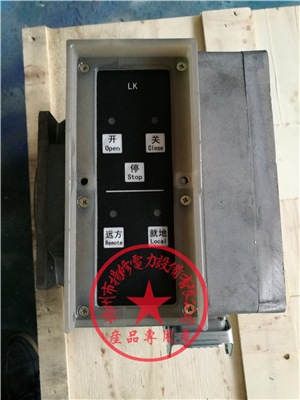

 LK 可分別在“遠方”或“就地”狀態下操作，當每次接通電源后均處于“遠方”狀

態，如果需要進行“就地”操作時，按一下“就地”按鍵，將“遠方”狀態切換至“就

地”狀態，此時，“遠方”狀態指示的綠色發光管熄滅，“就地”狀態指示的紅色發光管

亮，遠方操作的“開、關、?！卑存I不起作用，只能在就地操作面板上操作“開、關、

?！卑存I。

在開啟閥門過程中，紅燈閃，綠燈亮；

在關閉閥門過程中，綠燈閃，紅燈亮；

閥門處于“全開”位置，紅燈亮，綠燈滅；

閥門處于“全關”位置，綠燈亮，紅燈滅。

“就地”操作結束后，應按一下“遠方”按鍵切換至“遠方”操作狀態。

電動執行機構的調整可參照《2SA3 多回轉電動執行機構使用說明書》，說明書編號是

四、調整閥位信號

 注意：閥位信號調整應在電動執行機構調整結束后進行。

閥位信號指示（又稱開度指示）部分由計數器 ESM（在電動執行機構控制腔內）、開度模塊 WKD-2（固定在計數器 ESM 上）、開度電源（LK 自身提供開度電源）及開度指示表（0～20mA 或 4～20mA 電流表，由用戶自備）等組成。

在調整閥位信號時需注意：LK 的閥位指示信號，一般選用電位器 POT（安裝在計數器 ESM 上）作為信號傳感器件。在實際調試過程中（可參照《2SA3 多回轉電動執行機構使用說明書》中的 3.2 節信號齒輪組件調整部分），調節計數器 ESM 上的滑動齒輪與圓柱齒輪組相配合，可適應不同閥門的轉圈數。電位器 POT 由圓柱齒輪組帶動，當改變轉圈數時，會造成電位器 POT 的旋轉方向有順時針為關或逆時針為關兩種情況。

在閥門信號調整過程中，先手動或電動操作電動執行機構朝關向運行，此時觀察電位器 POT 的旋轉方向，此時若電位器未到終端位置，可將電位器按上面所觀察到的旋轉方向旋轉至終端位置， 當電動執行機構在關過程中，開度指示表的電流應逐漸減小，如果電流逐漸增大，說明電位器 POT 的方向反了，此時只需切換開度模塊 WKD-2 的反向開關即可。

當閥門處于“全關”位置，電位器 POT 順時針或逆時針旋轉至終端位置時，開度電流表指示應為 4mA（或零位）；此時開度電流表顯示閥門處于“全關”位置。手動（或電動）調整閥門至“全開”位置時，通過調節滑動齒輪與圓柱齒輪組的配合，在電動執行

機構全行程運行時，使電位器 POT 旋轉的角度小于 300°（極限 330°）而盡可能大于 180°。

這樣可使開度表平穩正常指示。

當閥門處于“全開”位置，開度表指示應為 20mA（或滿度），如果達不到上述要求時可反復調節開度模塊上的零位、滿度調節電位器，使閥門在“全開”位置時開度指示為 20mA 或 100％的滿度。當再次手動（或電動）調整閥門至“全關”位置時，開度表指示應從 20mA（或滿度）平穩降至 4mA（或零位）。

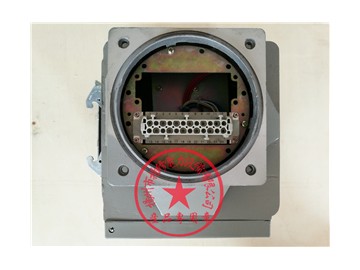

2SA3022-LK3電動執行器專配LK3功率控制器控制板

五、注意事項

 5.1    調整電動裝置時，首先應檢查電機的相序。操作關向按鍵，裝置的輸出軸應順時針旋轉（從輸出軸上方看），如不相符，可在電源輸入端改變相序。

5.2    就地操作面板按鍵和遠方操作按鍵在操作“關”或“開”后必須操作“停止”按鍵，然后才能反向操作。當關向運行時，操作“開”按鍵，既不能停止運行，也不能改變?yōu)殚_向運行；開向運行時亦然。

5.3    供遠方顯示用的指示燈工作電流應＜30mA，可選用 AD11 型 24V 指示燈。

5.4    閥位指示用的電源由 LK 自身提供，LK 可輸出 0～20mA 或 4～20mA 信號（外接負

載≤250?）。

5.5    滿度調節電位器 W2 及零位調節電位器 W0 在計數器 ESM 上的開度模塊內，WKD-2型開度模塊通過切換模塊上的反向開關改變電流方向。

5.6        如果需點動操作，XS1 的 H19 和 H20 不能短接,短接后為自保持工作狀態。

5.7        輸出接插件(XS1)選擇 24 芯插件。當電機功率>3kW 時，增加 XS2 插件，此時，電源部分接入此插件。

5.8        空間加熱器和 LK 內部控制電源共用 AC380V 電源。

5.9        處于遠方操作工作位置時，干接點(H10、H11)閉合。

5.10    當閥門處于非正常位置、電機過熱、外部電源缺相等故障時，裝置停止工作。此時，干接點(H9、H21 )閉合。LK 型控制器適用于開、關型電動執行機構，當閥門停在

中間位置時，屬于非正常位置。如果閥門停在中間位置不作為故障狀態時，可將 X25 的13 和 14 號端子短接(也可將功能板上接兩紅兩灰線的四芯插件中的兩根紅線短接)。

5.11 關向行程控制開關(S11)常開干接點(H5、H6)和開向行程控制開關(S12)常開干

接點(H17、H18)供用戶選用。
