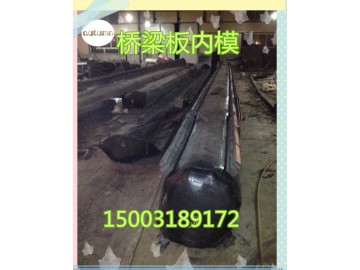

充氣橡膠芯模是一種可膨脹、收縮的圓柱袋子，用來形成混凝土構件的空腔，在制造空心構件時，將它放入中間，并充入壓縮空氣，當混凝土凝固以后，放出袋子中壓縮空氣，膠囊即收縮，并可以從空腔中抽出膠囊。它使用簡便，經濟耐用，未充氣能柔軟收縮，任意折疊、卷曲，充氣膨脹后具有足夠的強度來承受混凝土的壓力，這是任何傳統剛性模板所無可比擬的。適用于鋼筋混凝土構件抽孔，包括樁、屋架、屋面板柱、梁、地下道等構件，被廣泛用于：工礦地基，公路橋梁，建筑工程，水利工程（船塢、船臺、碼頭）。施工實踐證明，膠囊抽孔工藝設備簡單，不僅節約材料，并且有形狀多變等特點，可成圓形、橢圓形、矩形、拱形、八邊形、梯形等管道。也可以成直孔、變截面孔等，可使建筑結構變輕型、薄壁空心、改變混凝土一直沿用剛性模板的狀況。

入模

用繩牽引將芯模穿人有混凝土的筋籠內，并使充氣嘴處在外放置。

充氣

A．打開進氣閥門充氣，充氣時用壓力表控制監測氣壓。

B．當氣壓達到使用壓力時，將進氣閥門關閉。

C．異型芯模應交替充氣直至達到工作壓力。

D．注意充氣時不得超壓。

固定與澆筑混凝土

A．在振混凝土?xí)r芯模會上浮，因此必須上、下、左、右加以固定，一般φ250mm芯模箍筋間距為80cm，如直徑加大，固定間距相應縮小。

B．澆筑混凝土的方法與實心構件基本上相同，注意使用高頻插人或振搗棒從兩側同時振搗，以防芯模左右位移，振搗棒端部位好不要觸及芯模。當混凝土終凝后，打開閥門放氣，即可將芯模抽出，時間可視水泥號而定。

特點是：
　　1、橢圓型，接觸管道面積不多，但易于塞入管道，堵水效果一般。
　　2、管道封堵氣囊，橡膠閉水堵操作簡單、重量輕，本體尺寸小、經濟實用。
　　3、橡膠閉水堵可以自由折彎180度，有一定的耐腐蝕性能。

    1 、使用前，首先檢查鋼筋籠鋼絲接頭及軋絲頭不得朝內徑方向彎曲，以免扎傷芯模，形成漏氣現象。

2 、先澆注鋼筋籠底部砼墊層，再用繩將芯模牽引到鋼筋籠內，并使縱向接縫朝上。

3 、打開閥門充氣到規定壓力，即可關閉閥門、切忌不得超壓。

4 、異型芯模應交替充氣直達規定壓力。

5 、將進入鋼筋籠內的芯模上下左右加以固定?？朔细×白笥乙苿印?

6 、澆筑混凝土后，使用振動棒從兩側同時振搗，防止芯模左右移動。且振動棒段頭不可接觸芯模，以免穿破漏氣。

7 、待混凝土終凝后，打開閥門放氣，抽出芯模即可。（脫模時間根據施工情況自定）

技術經濟分析

1．采用充氣膠囊作芯模能降低成本．用l0個氣囊內模低生產259塊板?？偣灿?× 259—518個孔．1個膠囊周轉51．8次．內模成本3元/ I"11。

，而采用木模成本為8．5元/m。．采用鋼模則為13．5 元/m。．因此大大地節約了成本．

2．采用充氣膠囊作芯?？梢蕴岣吖ばВ錃饽z 囊施工只需2個人就能操作．充氣和放氣．抽膠囊均 省力、省工． ’

3．采用充氣膠囊施工工藝時降低勞動強度、改 善勞動條件，為文明施工、安全生產創造了良好條件！
