臥式錨鏈拉力試驗機負荷機架高剛性、高穩定性、采用臥式框架結構。

臥式錨鏈拉力試驗機產品功能：

1、試驗機主要適用于各類鋼絲繩、螺栓、吊裝帶、鋼絞線、錨鏈以及索具、卸扣等試件的拉伸試驗。

2、試驗軟件：中文WINDOWS界面，菜單提示，鼠標鍵盤操作。

3、采用框架結構臥式主機，單出桿雙作用伺服缸。

4、高精度拉壓式負荷傳感器測力，光電編碼器測量位移。

5、螺栓專用拉伸附具（也可單獨設計其他裝夾附具）方便可靠?？筛鶕?jù)不同種類、不同規格的試樣選配附具。

6、移動橫梁可方便試驗空間調整。

7、吊裝帶光纜拉力試驗機用伺服控制技術，具有試驗力、位移等閉環控制回路，可分級進行加載。微機自動采集數據，并進行數據處理。

8、顯示方式：數據和曲線隨試驗過程動態顯示。

9、曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

10、臥式錨鏈拉力檢測設備曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打??；臥式錨鏈拉力試驗機負荷機架高剛性

臥式錨鏈拉力試驗機技術參數：

產品型號   WLW-1000KN   WLW-1500KN   WLW-2000KN   WLW-5000KN

試驗力測力范圍    滿量程的4%--

大試驗力 1000KN    1500KN    2000KN    5000KN

試驗力分辨率  1KN   1KN   1KN   1KN

試驗機級別 1級

活塞行程   400-1500mm（定制）

控制范圍   恒力、恒變形、恒位移控制

控制精度   ±1.0%

吊裝帶光纜拉力試驗機的力值精確度  優于示值的±1%

位移分辨率 0.01mm

試驗空間   1m-10m根據式樣尺寸定制

速度范圍   1-80mm/min

吊裝帶光纜拉力試驗機 臥式錨鏈拉力檢測設備

臥式錨鏈拉力試驗機工作條件

1、 室溫: 10～35℃；

2、 相對濕度：≤80%；

3、電源電壓波動不超過額定電壓的10%；

4、周圍環境無強烈振動、無腐蝕性介質、無強磁場干擾；

5、在穩定的基礎上水平安裝，水平度為0.2/1000。

臥式錨鏈拉力試驗機設備特點

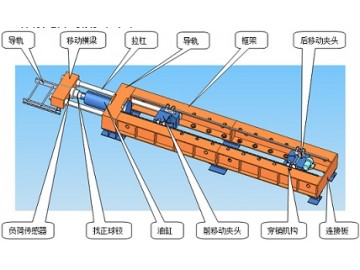

1、該機采用臥式框架結構，空間調整由油缸拖動橫梁、液壓自動插銷完成，電液伺服油源的關鍵零部件—伺服比例閥為ATOS公司的原裝進口。

2、PC機全數字式控制器通過電液伺服系統加載，采用意大利ATOS公司DLHZO型電液比例伺服閥完成試驗機的閉環控制，響應速度和控制精度高。具有較強的耐污染能力，可靠性高，該機配有WindowsXp環境下工作以數據庫技術為基礎的控制與數據處理軟件包，具有試驗數據采集、處理、存儲和屏幕顯示功能，具備試驗數據的局域網共享與分布處理能力。
