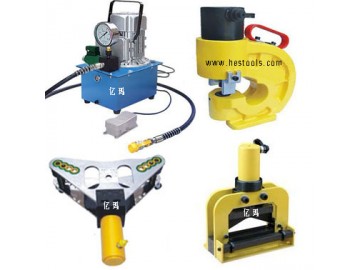

型號:BXYM-4012S 便攜式四合一母線加工機

便攜式母線加工機動力系統為普通電動液壓泵，速度快，效率高，經久耐用，主要用于加工各種規格的銅、鋁母線。用戶只要選擇相應的加工單元，即可進行母線的沖孔、切斷、平彎、立彎加工，生產效率較高，是開關柜、變壓器等電器制造行業必需的理想設備。

功能：沖孔、切斷、平彎、立彎

主要特點：

1、機器上有沖、切、折（平彎、立彎）三個加工單元，可分別進行母線的沖孔、剪切、折彎加工。通過調整快換接頭，三個單元之間可相互切換。

2、機器操作簡單、使用靈活方便，一般熟練工人可以很容易的進行使用操作。

3、沖、切、折各加工單元采用立式加工方式。操作靈活方便，也可組合或分體使用，利于電力現場搶修。


三、技術參數：

液壓沖孔工具CH-70
沖孔加工厚度：銅/鋁板:12mm，鐵/鋼板:10mm。
沖孔加工寬度：30-150mm
出力:35T
喉深:110mm
重量:30kg
標準模具配置：3/8"(ф10.5mm),1/2"(ф13.8mm),5/8"(ф17mm),3/4"(ф20.5mm) 非標模具ф5.5mm、ф6mm、ф6.5mm、ф7mm、 ф7.5mm、ф8.5mm、ф9mm等等(出廠配送4副可以另購)
液壓切斷工具CWC-200V雙面切
切斷加工范圍：200mm×12mm
出力：20T
重量：35kg
尺寸：430×340×200mm

平立彎組合CB-125D
彎排大工作壓力：630Mpa
大行程:200mm.
彎排范圍:銅鋁排寬度40.50.60.80.100.120mm.厚度:4mm-12mm之間.
彎曲角度:D>90度 任意角
彎曲半徑:R=排寬X2.5
用油品種16#液壓油
油量:600毫升
彎曲參數如表所列:

銅排厚度mm  銅排寬度mm 組件彎曲模具  彎曲角度 彎曲R內孤mm
  6     40，50，60    1           90    110
  8     80            1           90    140
 10         80            1           90    140
  8     100            1           90    160
 10     100            1           90    160
 10     125            1           90    160
 12.5     125            1           90    160


液壓電動泵浦ZCB6-5-A (腳踏式-帶電磁閥)
額定工作壓力：高壓70MPa 低壓7MPa
高壓/低壓流量：0.6L/min 4L/min
電機功率：0.75KW
電壓：220V
頻率：50Hz
外形尺寸：350×270×490mm
貯油容積：7L
重量：28kg
