【產品簡介】

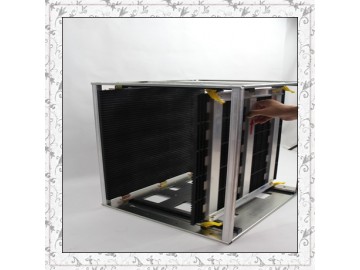

SMT防靜電上下料架——PCB板收集箱，也稱作PCB板上板架。其廣泛適用于自動上下板機，具有很強的耐酸耐堿、耐油污、耐高溫，無毒無味，可用于存放PCB板，清潔方便，線路板周轉便捷、堆放整齊，便于管理、重要的是有效的解決生產流通中PCB板上的靜電問題。

【適用范圍】

廣泛用于SMT加工、機械、汽車、家電、輕工、電子等生產企業。

【產品分類】

SMT上下料架根據結構可分為：
1、上下底板為塑膠底板，螺絲固定手動調節；
2、上下底板為塑膠底板，齒輪軌道調節；
3、上下底板為塑膠底板，鏈條軌道調節；
4、上下底板為金屬板，齒輪軌道調節；
5、上下底板為金屬板，螺絲固定手動調節；
6、上下底板為金屬板，螺桿軌道調節；

【性能參數】（非標可定制）

外形尺寸:535*460*570mm 可存放PCB板50塊使用PCB板規格:535*（50--390）mm
側板導向槽.槽溝深度3.5mm溝寬5mm節距10mm；

【說明】

1.打開包裝，我們做的防靜電上下料架都是紙箱包裝，檢查一下里面有雙面板單面板若干片，不銹鋼支架1對（嘿嘿)我們已經裝好了萬向輪和剎車萬向輪),不銹鋼管4根。然后就可以安裝了，打開之后把單面板和雙面板分開，先把上下料架的框架裝起來（只裝一邊，否則板子就安裝不上去了， 嘿嘿。
2.把框架放到，接著用四根圓管立柱把一斷的不銹鋼框架穿起來，這里要用到內六角，否則用手不好擰，裝好之后把框架放到在地，即四根立柱朝上，這樣以便于穿板
3.先把靠地上的那邊單邊版裝上去，接著在裝雙面板，雙面搬基本上都會配1-2跟的接地鏈，以便泄放靜電，裝好后在把單邊板裝上去，接著用內六角扳手把螺絲擰緊，這樣基本上就OK了.
4，完成后就把距離調節下就OK了。
