全生物降解塑料

XL系列改性PVA塑料顆粒

一、改性PVA塑料物化性質(zhì)：

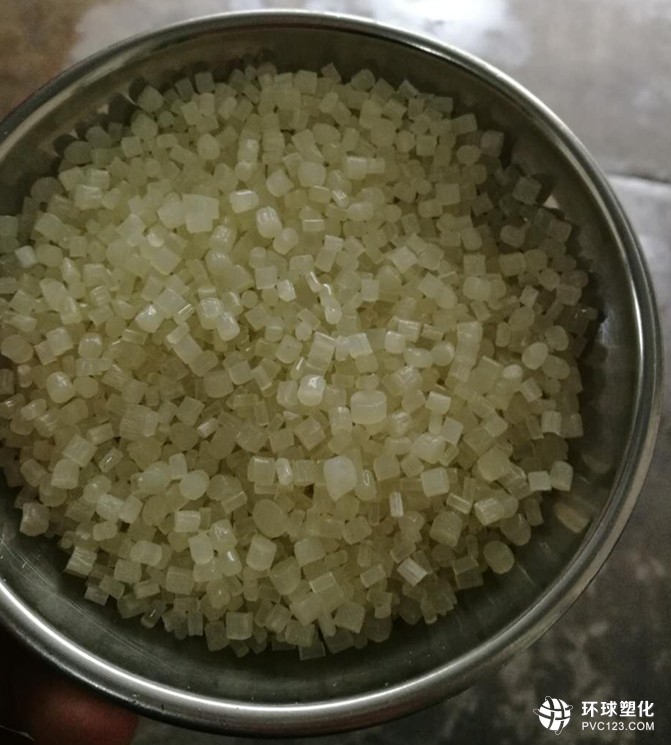

    由聚乙烯醇（簡(jiǎn)稱(chēng) PVA）與一定量增塑劑、改性助劑等共混熔融加工而成的微黃色透明的熱塑性塑料，略帶醋酸味，無(wú)毒。密度<=1.33g/cm3。耐化學(xué)藥品，耐酸堿，不溶于有機(jī)溶劑，能溶于水（30-95℃），物理機(jī)械性能隨 PVA 結(jié)晶度的大小而異。

二、改性PVA塑料主要用途：

    改性PVA塑料可直接熱塑加工制成薄膜、薄片、各種中空制品、塑料制品、纖維等、廣泛用于農(nóng)業(yè)、包裝、電子、電氣、機(jī)械、汽車(chē)、日用品等方面。

    XL-1 為高溫水溶PVA薄膜母料，主要用于超市購(gòu)物袋、垃圾袋、快遞包裝、纏繞膜等，具有很好的全生物降解性。

    XL-2 為常溫水溶PVA薄膜母料，常溫溶解 PVA 薄膜可用于包裝有機(jī)溶劑內(nèi)袋，如等量分包洗滌劑、等，以及水轉(zhuǎn)印薄膜，醫(yī)用洗衣袋等。

三、改性PVA塑料使用方法:

    XL系列母料可與色母料、有機(jī)/無(wú)機(jī)填料共混后進(jìn)行熱塑加工，也可直接熱塑加工——吹膜和注塑成型。

    XL-1 熱塑吹膜條件：

采用三段式加熱的單螺桿擠出吹膜機(jī)，一區(qū)（進(jìn)料段）溫度 190℃左右，二區(qū)、三區(qū)（熔融段）溫度為 210-220℃，?？跍囟?220-240℃。

   XL-2 熱塑吹膜條件：

采用三段式加熱的單螺桿擠出吹膜機(jī)，一區(qū)（進(jìn)料段）溫度 165℃左右，二區(qū)、三區(qū)（熔融段）溫度為 185-190℃，模口溫度 200-205℃。

四、注意事項(xiàng)：

（1）首先應(yīng)采用 EVA 樹(shù)脂清洗干凈螺桿擠出機(jī)，以免與母料混合后產(chǎn)生氣泡等不良現(xiàn)象；其次，先將溫度設(shè)定至溫度的上限,然后觀察氣泡狀況,適當(dāng)調(diào)低熔融溫度,這樣可保證完全塑化又沒(méi)有氣泡。

（2）螺桿擠出部分請(qǐng)務(wù)必保持密封，禁止排氣或抽真空排氣，否則會(huì)堵塞螺桿！

（3）建議選用吹膜模口段較短機(jī)型，一般不超過(guò) 2 段加熱。

（4）對(duì)折徑較大的膜建議使用平吹設(shè)備，熱收卷輔機(jī)。

（5）收卷好的薄膜請(qǐng)立即用防潮袋（PE/PP）密封，放置于陰涼干燥處，以防吸潮。

  新領(lǐng)航塑膠有限公司電話：0760-87794908 http://www.0760pvc.com

傳真：0760-87795318 e-mail:[email protected]

五、成膜機(jī)械性能參數(shù)：

  新領(lǐng)航塑膠有限公司，可根據(jù)不同客戶要求，提供全生物降解改性PVA母料顆粒，PVA膜等原材料。
