PVC顆粒是聚氯乙烯塑料成型的母材(基礎(chǔ)原料)，在實(shí)際成型的時(shí)間需加入其他的輔助材料。 PVC (聚氯乙烯)化學(xué)和物理特性 剛性PVC是使用廣泛的塑料材料之一。PVC顆粒材料是一種非結(jié)晶性材料。PVC顆粒材料在實(shí)際使用中經(jīng)常加入穩(wěn)定劑、潤滑劑、輔助加工劑、色料、抗沖擊劑及其它添加劑。

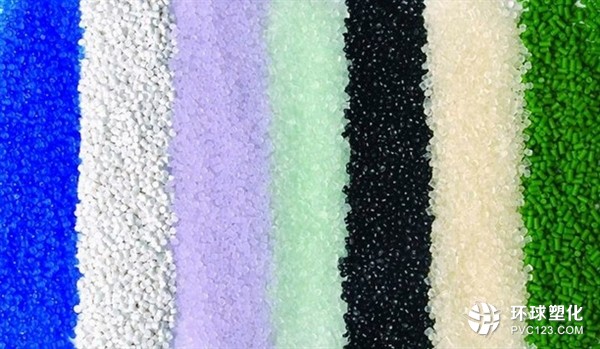

（圖示為常見的PVC顆粒）

　　PVC顆粒材料具有不易燃性、高強(qiáng)度、耐氣侯變化性以及優(yōu)良的幾何穩(wěn)定性。 PVC顆粒對(duì)氧化劑、還原劑和強(qiáng)酸都有很強(qiáng)的抵抗力。然而它能夠被濃氧化酸如濃、濃硝酸所腐蝕并且也不適用與芳香烴、氯化烴接觸的場(chǎng)合。

　　PVC顆粒在加工時(shí)熔化溫度是一個(gè)非常重要的工藝參數(shù)，如果此參數(shù)不當(dāng)將導(dǎo)致材料分解的問題。

　　PVC顆粒的流動(dòng)特性相當(dāng)差，其工藝范圍很窄。特別是大分子量的PVC顆粒材料更難于加工(這種材料通常要加入潤滑劑改善流動(dòng)特性)，因此通常使用的都是小分子量的PVC材料。 PVC顆粒的收縮率相當(dāng)?shù)?，一般?.2~0.6%。

　　注塑模工藝條件干燥處理：通常不需要干燥處理。

　　PVC顆粒熔化溫度：185~205C 模具溫度：20~50C 注射壓力：可大到1500bar 保壓壓力：可大到1000bar 注射速度：為避免PVC顆粒材料降解，一般要用相當(dāng)?shù)氐淖⑸渌俣取?

　　PVC顆粒流道和澆口：所有常規(guī)的澆口都可以使用。如果加工較小的部件，好使用針尖型澆口或潛入式澆口;對(duì)于較厚的部件，好使用扇形澆口。針尖型澆口或潛入式澆口的小直徑應(yīng)為1mm;扇形澆口的厚度不能小于1mm。

　　PVC顆粒典型用途：供水管道，家用管道，房屋墻板，商用機(jī)器殼體，電子產(chǎn)品包裝，醫(yī)療器械，食品包裝等。
