用途
KT10系列交流凸輪控制器（以下簡稱控制器），主要用于交流50HZ電壓至380伏的電動機起動、調速、及換向之用，也適用于類似要求的其它電力驅動系統。 - 分類、型號及含義
2．1KT10系列控制器按額定發熱電流分25A和60A兩種
2．2型號及含義
- 技術數據
3．1控制器的基本參數見表1
型號
位置數
額定電流（安）
控制器額定功率（千瓦）380伏
操作力（N）
機構壽命（百萬次）
每小時關合次數不高于
左
右
KT10-60J/1
5
5
60
30
≯50
1．5
KT10-60J/2
5
5
60
①
≯50
1．5
KT10-60J/3
1
1
60
16
≯50
1．5
KT10-60J/5
5
5
60
2×11
≯50
1．5
KT10-25J/1
5
5
25
11
≯50
1．5
KT10-25J/2
5
5
25
①
≯50
1．5
KT10-25J/3
1
1
25
5
≯50
1．5
KT10-25J/5
5
5
25
2×5
≯50
1．5
KT10-60J/13F
5
5
60
30
≯50
1．5
600③
KT10-60J/14F
6
6
60
2×11
≯50
1．5
KT10-60J/15F
6
6
60
①
≯50
1．5
KT10-60J/24
4
4
60
16
≯50
1．5
KT10-25J/13F
5
5
25
11
≯50
1．5
KT10-25J/14F
6
6
25
2×5
≯50
1．5
KT10-25J/15F
6
6
25
①
KT10-25J/24
4
4
25
5
≯50
1．5
3．2控制器定子觸頭的接通與分?jǐn)?br /> 3．2．1控制繞線式電機的控制器見表2
控制器觸頭種類
接通與分?jǐn)鄥?shù)
試驗次數
試驗間隔（S）
每次通電時間
I/Ie
U/Ue
COSФ±0.05
可逆轉換(次)
通斷(次)
接通(次)
定子觸頭
4
1.1
0.65
5
20
100
5~10
60~200
注(1)I:試驗電流，(2)Ie:額定發熱電流，（3）U：試驗電壓，（4）Ue：額定工作電壓。
3．2．2控制鼠籠式電機的控制器見表3。控制器
接通與分?jǐn)鄥?shù)
試驗次數
振蕩頻率f±10%(KHX)
過振蕩系數r±0.05
試驗間隔(S)
每次通電時間
型號
I/Ie
U/Ue
COSФ±0.05
可逆轉換(次)
接通次數(次)
接通分?jǐn)?/p>
KTJ10-25J/3
12
10
0.55
25
100
2000×10.2×Ue-0.8
1.1
5~10
6~200
KTJ10-60J/3
0.35
注(1)I:試驗電流
(2)Ie:控制鼠籠式電機工作電壓為380伏的KT10-25J/3控制器的額定工作電流為10A.控制鼠籠式電機工作電壓為380伏時KT10-60J/3控制器的額定工作電流為25A.
(3)U：試驗電壓。（4）Ue：額定工作電壓。
3．3控制器輔助觸頭的接通與分?jǐn)嗄芰σ?jiàn)表4。
電流類別
觸頭額定發熱電流
通斷條件
試驗次數(次)
間隔時間(S)
通電時間(S)
電流（A）
電壓（V）
COSФ±0.05
交流
5
8.8
1.1×380
0.2
50
5~10
0.06~0.2
3．4控制器定子電路觸頭的電壽命。
3．4．1控制繞線式電機的控制器見表5。
型號
通斷條件
操作頻率（次/小時）
通電時間（S）
壽命次數（萬次）
電流（A）
電壓（V）
COSФ±0.05
KT10系列
2．5le
380
0．65
600
0．06~0.2
5
3.4.2控制鼠籠式電機的控制器見表6.
產品型號
通電條件
振蕩頻率f±10%(KHZ)
過振蕩系數f±0.05
操作頻率(次/小時)
通電時間(S)
壽命次數(萬次)
電流（A）
電壓（V）
COSФ±0.05
KTJ10-25J/3
6le
380
0.55
2000×10.2×Ue-0.8
1.1
600
0.06-0.2
5
KTJ10-60J/3
0.35
注：（1）le：控制鼠籠式電機工作電壓為380伏時KT10-25J/3控制器的額定工作電流為11A。
控制鼠籠式電機工作電壓為380伏時KT10-60J/3控制器的額定工作電流為25A。
3．5輔助觸頭電壽命參數見表7產品型號
額定發熱電流（A）
接通條件
分?jǐn)鄺l件
壽命次數
電流（A）
電壓（V）
COSФ±0.05
電流（A）
電壓（V）
COSФ±0.05
KT10
5
8
380
0．2
0．8
0．25
0．25
20萬
3．6控制器的控制功率，可參照極限通斷能力，電壽命參數選定。
- 外形及安裝尺寸
4．1 KT0-25J/1控制器外形及安裝尺寸見圖1。
圖1KT10-25J/1控制器外形圖型號
KT10-25J/1
KT10-25J/2
KT10-25J/3
KT10-25J/5
A
KT10-25J/13F
KT10-25J/15F
KT10-25J/24
KT10-25J/14F
346±4.85
346±4.85
346±4.85
426±4.85
C
206±3.6
222±3.6
206±3.6
286±4.05
4.2KT10-60J/控制器外形及安裝尺寸見圖2.
圖2 KT10-60J/控制器外形圖型號
KT10-60J/1
KT10-60J/2
KT10-60J/3
KT10-60J/5
B
KT10-60J/13F
KT10-60J/15F
KT10-60J/24
KT10-60J/14F
422±4.85
422±4.85
422±4.85
522±5.5
C
252±4.05
272±4.05
252±4.05
352±4.45
- 結構概述

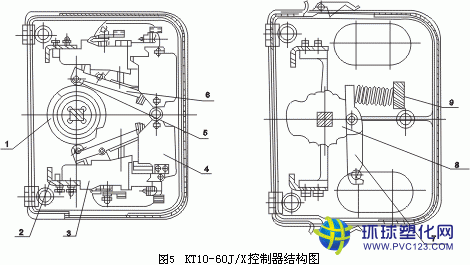

控制器的結構見圖3和圖4
在外殼內裝有凸輪軸（1）、支柱（2）和固定在支柱上的接觸系統（3）。接觸系統做成轉動式單斷點，在動觸頭的杠桿（6）上帶有滾子（5）；在定子回路接觸系統上帶有內襯陶土鐵質滅弧罩；在部分轉子電路接觸系統上帶有鐵質滅弧罩（4）?？刂破鞯亩ㄎ皇怯啥ㄎ患啠?），定位杠桿（7），定位彈簧（9）實現的?？刂破髦瞥杀Ｗo(hù)式，具有鋼板外殼，上下基座為鑄鐵制件。
當凸輪軸轉動時，接觸系統按規定的程序關合和斷開。
- 隨產品供應的技術條件
a、裝箱單；b、產品合格證；c、產品說明書
- 使用與維修
7．1控制器必須牢固地安裝在墻壁或托架上。

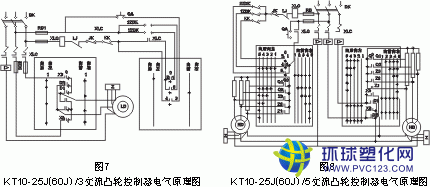

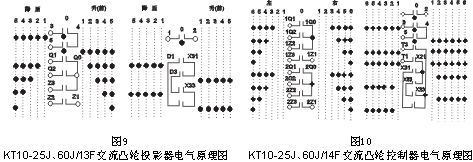

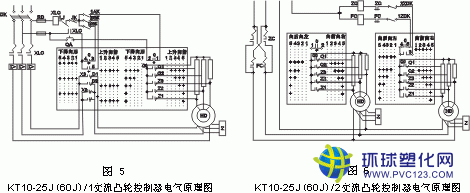

7．2在接線時必須按控制器的電氣原理圖接線，所有導線由基座下端兩接線孔引出。
7．3在通電前，必須檢查控制器、電動機、電阻器、保護屏、行程開關和制動電磁鐵的連接是否正確，必須檢查接地是否可靠，然后進行空載運轉。若控制器轉到檔位時，電動機未開始轉動，則應停止供電查明原因后，方可繼續起動。電動機從開始運轉到速度穩定以后，控制器方可轉到下一個位置，當由一個位置過渡到另一個位置時，沖擊電流不應超過繼電器整定動作電流。如欲停止電動機，應將控制器轉回到起始位置（歸零）。
7．4控制器應定期檢查，每周不應少于一次，并須遵守下列要求。
7．4．1在磨擦部位應保持有一薄層的潤滑劑（可采用工業凡士林油）。
7．4．2觸頭的工作表面應無較大的熔斑，燒熔的部位可用細銼刀細致修理，但不允許使用砂紙修整。
7．4．3所有螺紋連接必須緊固，特別是觸頭和聯結線部分，滅弧罩安裝必須牢靠。
7．4．4清除控制器中的灰塵和泥土，可用壓縮空氣或干布擦抹。
7．4．5損壞了的零件應及時更換。

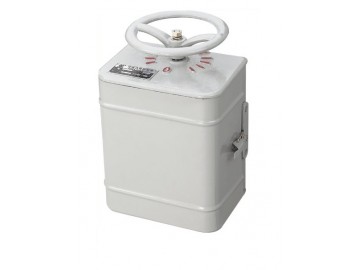

KT10系列交流凸輪控制器
