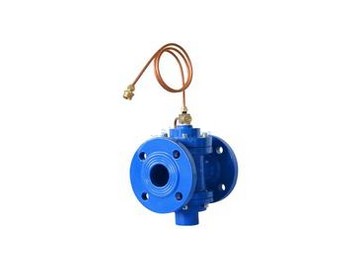

自力式壓差平衡閥,ZYC自力式壓差平衡閥,上海品牌 -上海雄工閥門有限公司

自力式壓差平衡閥,ZYC自力式壓差平衡閥是一種自動恒定壓差的水力工況平衡用閥，應用于集中拱熱、中央空調等水系統中，有利于被控系統各用戶和末端裝置的自主調節，尤其適用于分戶計量供暖系統和變流量空調系統。

自力式壓差控制閥結構特點:

本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。

自力式壓差控制閥的本體是由能改變流通阻力的雙通道自動調節閥和由膜片分隔而成兩個獨立小室的控制器組合而成，一側小室與回水管道相通。使用時安裝在回水管道上。通道自動調節閥是執行器，其動作的動力來源于供水壓力P1與回水壓力P2之間的壓力差變化?？刂破魇且粋€壓差比較器，其壓差值是按被控采暖系統的阻力選用，回水側內的彈簧反力用來平衡供水與水間的壓力差。當被控采暖系統的一些用戶進行室溫調節，阻力增加或減少時，會引起循環流量變化，直至膜片兩側的壓力平衡為止，使被控系統內部自動調節。
自力式壓差平衡閥,ZYC自力式壓差平衡閥安裝說明：

盡可能不變徑選用.在流量過低時可考慮縮徑選用?？刂崎y導壓管連接為1/2管螺紋， 導壓管長度為1.5m，連接供水管。本閥分為定壓差型和可調壓差型兩種。公稱壓力：1.6MPA，介質溫度0-100℃

平衡閥是一種特殊功能的閥門，它具有良好的流量特性，有閥門開啟度指示，開度鎖定裝置及用于流量測定的測壓小閥。利用專用智能儀表，輸入閥門型號和開度值，根據測得的壓差信號就可直接顯示出流經該平衡閥的流量值，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試，就可使各用戶的流量達到設定值。
平衡閥是在水力工況下，起到動態、靜態平衡調節的閥門。如：靜態平衡閥，動態平衡閥。
靜態平衡閥亦稱平衡閥、手動平衡閥、數字鎖定平衡閥、雙位調節閥等，它是通過改變閥芯與閥座的間隙（開度），來改變流經閥門的流動阻力以達到調節流量的目的，其作用對象是系統的阻力，能夠?qū)⑿碌乃堪凑赵O(shè)計計算的比例平衡分配，各支路同時按比例增減，仍然滿足當前氣候需要下的部份負荷的流量需求，起到熱平衡的作用。
動態平衡閥分為動態流量平衡閥，動態壓差平衡閥，自力式自身壓差控制閥等。
動態流量平衡閥亦稱：自力式流量控制閥、自力式平衡閥、定流量閥、自動平衡閥等，它是跟據系統工況（壓差）變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地控制通過的流量保持一個常值，即當閥門前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大，反之，當壓差減小時，閥門自動開大，流量仍照保持恒定，但是，當壓差小于或大于閥門的正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門打到全開或全關位置流量仍然比設定流量低或高不能控制。
動態壓差平衡閥，亦稱自力式壓差控制閥、差壓控制器、穩壓變量同步器、壓差平衡閥等，它是用壓差作用來調節閥門的開度，利用閥芯的壓降變化來彌補管路阻力的變化，從而使在工況變化時能保持壓差基本不變，它的原理是在一定的流量范圍內，可以有效地控制被控系統的壓差恒定，即當系統的壓差增大時，通過閥門的自動關小動作，它能保證被控系統壓差增大反之，當壓差減小時，閥門自動開大，壓差仍保持恒定。
自力自身壓差控制閥，在控制范圍內自動閥塞為關閉狀態，閥門兩端壓差超過預設定值，閥塞自動打開并在感壓膜作用下自動調節開度，保持閥門兩端壓差相對恒定。

聯系我們

上海雄工閥門有限公司

電話：021-31263381 (陳工)

傳真：021-60298264

手機：13512135667

郵箱：[email protected]

地址：上海市嘉定區華亭工業園區1199號 網址：http://www.xgfmvalve.com

自力式壓差平衡閥,ZYC自力式壓差平衡閥尺寸結構圖：
