點擊圖片查看大圖|
從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。

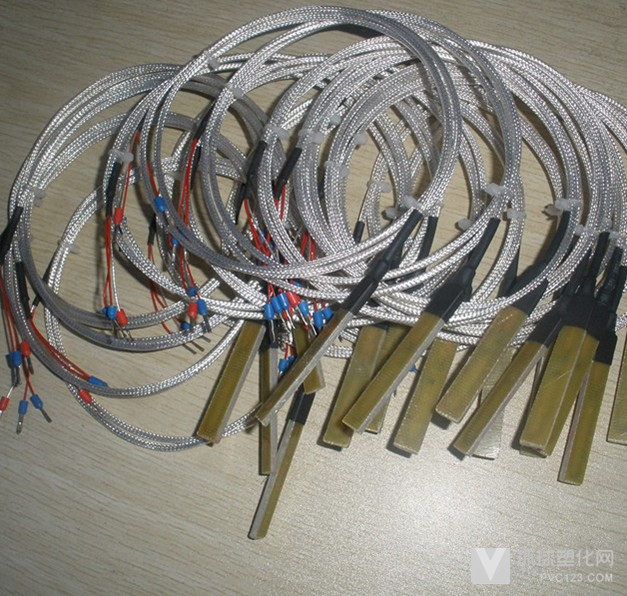

2）鎧裝熱電阻 鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，小可達φ1mm。與普通型熱電阻相比，它有下列優點：①體積小，內部無空氣隙，熱慣性上，測量滯后小；②機械性能好、耐振，抗沖擊；③能彎曲，便于安裝④使用壽命長。 3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。 4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla--B3c級區內具有爆炸危險場所的溫度測量。熱電阻的測溫原理與熱電偶的測溫原理不同的是，熱電阻是基于電阻的熱效應進行溫度測量的，即電阻體的阻值隨溫度的變化而變化的特性。因此，只要測量出感溫?zé)犭娮璧淖柚底兓?，就可以測量出溫度。目前主要有金屬熱電阻和半導體熱敏電阻兩類。 金屬熱電阻的電阻值和溫度一般可以用以下的近似關系式表示， 即Rt=Rt0[1+α（t-t0）]公式中，Rt為溫度t時的阻值；Rt0為溫度t0（通常t0=0℃）時對應電阻值；α為溫度系數。半導體熱敏電阻的阻值和溫度關系為Rt=AeB/t 公式中RT為溫度為t時的阻值；A、B取決于半導體材料的結構的常數。 相比較而言，熱敏電阻的溫度系數更大，常溫下的電阻值更高（通常在數千歐以上），但互換性較差，非線性嚴重，測溫范圍只有-50~300℃左右，大量用于家電和汽車用溫度檢測和控制。金屬熱電阻一般適用于-200~500℃范圍內的溫度測量，其特點是測量準確、穩定性好、性能可靠，在程控制中的應用極其廣泛。 工業上常用金屬熱電阻從電阻隨溫度的變化來看，大部分金屬導體都有這個性質，但并不是都能用作測溫?zé)犭娮?，作為熱電阻的金屬材料一般要求：盡可能大而且穩定的溫度系數、電阻率要大（在同樣靈敏度下減小傳感器的尺寸）、在使用的溫度范圍內具有穩定的化學物理性能、材料的復制性好、電阻值隨溫度變化要有間值函數關系（好呈線性關系）。 通常和顯示儀表、記錄儀表等配套使用。直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
 |
|
特點
|
|
|
●壓 簧式感溫元件，抗振性能好；
●測量精確度高； ●機械強度高，耐壓性能好； ●進口薄膜電阻元件，性能可靠穩定； |
|
|
工作原理
|
|
|
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。
|
|
|
主要技術參數
|
|
|
○產 品執行標準
IEC751 JB／T8622－1997 JB／T8623－1997 ○常溫絕緣電阻 熱電阻在環境溫度為15～35℃，相對濕度不大于80%，試驗電壓為10～100V(直流)電極與外套管之間的絕緣電阻≥100MΩ。 ○測溫范圍及允差 |
|
|
型號
|
分度號
|
測量范圍
|
精度等級
|
允許偏差
|
|
WZPJ
|
Pt100
|
-200～+500
|
A級
|
±(0.15+0.002|t|)
|
|
B級
|
±(0.30+0.005|t|)
|
|||
|
WZCJ
|
Cu50
Cu100 |
-50～+100
|
-
|
±(0.30+0.006|t|)
|
