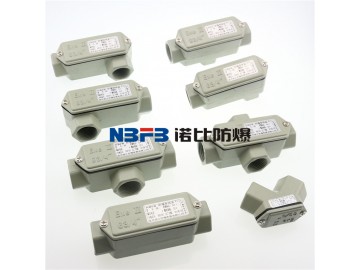

BHC系列防爆穿線盒

使 用 說 明 書

1、 用途和工作條件

1．1用途

    BHC系列防爆穿線盒（以下簡稱穿線盒），適用于II類、A級、B級、C級T6組以下級別、組別含有爆炸性氣體混合物危險場所中，在進線口螺紋G15-G80連接電氣電纜穿入分支用。

1．2工作條件

a． 海拔高度不超過2000m；

b． 周圍空氣溫度不高于+40℃，不低于-20℃；

c． 空氣相對濕度不超過90%（+20℃）；

d． 無顯著搖動和劇烈的沖擊振動的地方；

2、結構與特點

2．1型號含義

B   HC -  □   □

進線口螺紋

結構代號

                              穿線盒

                                        防爆

1． 2結構概述

a． 穿線盒是按照GB3836.1~3爆炸性氣體環境用電氣設備一部分通用要求；三部分增安型“e”標準規定要求設計制造，經國家指定檢驗機關檢驗合格，頒發合格證；

b． 穿線盒由ZL102外殼壓鑄成型，如需變徑可特制，殼與蓋設有橡膠圈密封，采用螺栓緊固，用以防水；

c． 穿線盒按進口螺紋分為G15、G20、G25、G32、G40、G50、G70、G80八種；

d． 穿線盒按結構型式分為A、B、C、D、E、F、G、H八種。

3、外形及安裝尺寸

4、安裝與維修

4．1安裝前檢查銘牌所列數據是否與實際使用情況相符；

4．2檢查緊固件是否松動，如有松動須加以緊固；

4．3電纜穿入時，用鋼管或壓緊螺母旋緊，保證良好的密封防水性能；

5、訂貨須知

訂貨時須寫清穿線盒的完整型號、名稱、規格及訂貨數量：

例：BHC-G15  A型防爆穿線盒，出線口螺紋為G15，直通100只。
