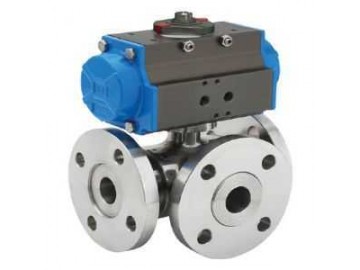

點擊圖片查看大圖一、Q644F氣動三通球閥產品概述
Q644F氣動三通球閥是由角行程活塞式氣動執行器及法蘭連接L型三通球閥組成，是一種旋轉類切斷、調節閥門，具有關閉嚴密，結構緊湊，重量輕，維修方便等優點。L型氣動三通球閥可配以閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。兩閥座密封的L型氣動三通球閥具有結構緊湊、外型美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。
Q644F氣動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
二、Q644F氣動三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q644F/H-C |
Q644F/H-P |
Q644F/H-R |
Q644F/H-RL |
||
|
1 |
閥體、閥蓋 |
WCB |
304(CF8) |
316(CF3) |
316L(CF3M) |
|
2 |
填料 |
PTFE、PPL、柔性石墨 |
|||
|
3 |
球體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
4 |
密封圈 |
PTFE、PPL |
|||
|
5 |
墊片 |
PTFE、PPL |
|||
|
6 |
閥座、閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
三、Q644F氣動三通球閥主要執行器技術參數表
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、Q644F氣動三通球閥主要外型尺寸表
|
公稱壓力 |
公稱通徑 DN(mm) |
主要尺寸 |
|||||||
|
L |
L1 |
H |
W |
D |
D1 |
D2 |
n-φd |
||
|
1.6 |
15 |
150 |
75 |
185 |
140 |
95 |
65 |
46 |
4-14 |
|
20 |
150 |
75 |
191 |
140 |
105 |
75 |
56 |
4-14 |
|
|
25 |
180 |
90 |
193 |
140 |
115 |
85 |
65 |
4-14 |
|
|
32 |
200 |
100 |
212 |
164 |
140 |
100 |
76 |
4-18 |
|
|
40 |
220 |
110 |
217 |
164 |
150 |
110 |
84 |
4-18 |
|
|
50 |
240 |
120 |
260 |
190 |
165 |
125 |
99 |
4-18 |
|
|
65 |
260 |
130 |
293 |
210 |
185 |
145 |
118 |
4-18 |
|
|
80 |
280 |
140 |
323 |
247 |
200 |
160 |
132 |
8-18 |
|
|
100 |
320 |
160 |
382 |
276 |
220 |
180 |
156 |
8-18 |
|
|
125 |
380 |
190 |
468 |
348 |
250 |
210 |
184 |
8-18 |
|
|
150 |
440 |
220 |
510 |
378 |
285 |
240 |
211 |
8-22 |
|
|
200 |
550 |
275 |
655 |
524 |
340 |
295 |
266 |
12-22 |
|
|
2.5 |
15 |
150 |
75 |
185 |
140 |
95 |
65 |
46 |
4-14 |
|
20 |
150 |
75 |
191 |
140 |
105 |
75 |
56 |
4-14 |
|
|
25 |
180 |
90 |
193 |
140 |
115 |
85 |
65 |
4-14 |
|
|
32 |
200 |
100 |
212 |
164 |
140 |
100 |
76 |
4-18 |
|
|
40 |
220 |
110 |
217 |
164 |
150 |
110 |
84 |
4-18 |
|
|
50 |
240 |
120 |
260 |
190 |
165 |
125 |
99 |
4-18 |
|
|
65 |
260 |
130 |
293 |
210 |
185 |
145 |
118 |
8-18 |
|
|
80 |
280 |
140 |
323 |
247 |
200 |
160 |
132 |
8-18 |
|
|
100 |
320 |
160 |
382 |
276 |
235 |
190 |
156 |
8-22 |
|
|
125 |
380 |
190 |
468 |
348 |
270 |
220 |
184 |
8-26 |
|
|
150 |
440 |
220 |
510 |
378 |
300 |
250 |
211 |
8-26 |
|
|
200 |
550 |
275 |
655 |
524 |
360 |
310 |
274 |
12-26 |
|
415
345
260
12-36
