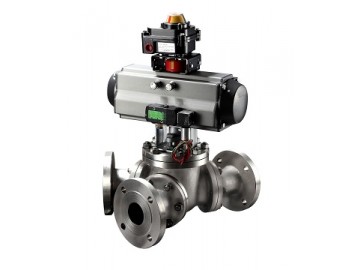

點擊圖片查看大圖一、Q642F氣動Y型三通球閥產品概述
Q642F氣動Y型三通球閥是由角行程活塞式氣動執行器和Y型三通浮動球閥組成，Y型三通球閥有相互成120°和兩通孔成135°兩種，根據需要可實現對介質流向切換，能比相互垂直的兩個通道三通球閥流阻更小，其閥座密封根據工況不同，密封面可采用聚四氟乙烯(≤200℃)、對位聚(≤300℃)、或硬質合金(≤600℃)、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種先進工藝材料，本產品結構結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求，特別適用各種苛刻工況。
Q642F氣動Y型三通球閥采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑Y型三通球閥采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大。
二、Q642F氣動Y型三通球閥主要零部件材料表
|
序號 |
零件名稱 |
材質名稱(常規配置) |
|||
|
Q642F/H-C |
Q642F/H-P |
Q642F/H-R |
Q642F/H-RL |
||
|
1 |
閥體/閥蓋 |
WCB |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
2 |
球體 |
WCB+ENP |
CF8(304) |
CF8M(316) |
CF3M(316L) |
|
3 |
閥桿/固定圈 |
2Cr13 |
304 |
316 |
316L |
|
4 |
閥座 |
PTFE |
PTFE |
PTFE |
PTFE |
|
5 |
填料 |
柔性石墨/PPL/PTFE+O形圈 |
|||
|
6 |
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
7 |
雙頭螺栓 |
35CrMoA |
304 |
316 |
316L |
三、Q642F氣動Y型三通球閥主要執行器技術參數表
|
執行器型號 |
GT、SR、ST、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
四、Q642F氣動Y型三通球閥主要外型尺寸表
|
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
主要尺寸 |
|
|
L(結構長度) |
H(高度) |
||
|
1.6 |
15 |
75 |
90 |
|
20 |
75 |
90 |
|
|
25 |
90 |
102 |
|
|
32 |
100 |
115 |
|
|
40 |
110 |
135 |
|
|
50 |
120 |
140 |
|
|
65 |
130 |
155 |
|
|
80 |
140 |
185 |
|
|
100 |
160 |
210 |
|
|
125 |
190 |
275 |
|
|
150 |
220 |
305 |
|
|
200 |
275 |
335 |
|
