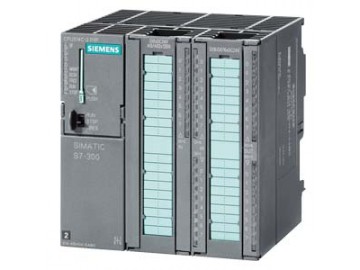

點擊圖片查看大圖型號：6ES7314-6EH04-0AB0
SIMATIC S7-300, CPU 314C-2PN/DP 緊湊型CPU帶有192 KB工作存儲區, 24 數字量輸入/16 數字量輸出, 4模擬量輸入, 2模擬量輸出, 1 PT100, 4 快速計數器 (60 KHZ), 1. 接口 MPI/DP 12MBIT/S, 2. 接口以太網 PROFINET, 含 2個 PORT SWITCH, 集成 24V DC 電源, FRONT C
【德國進口】【全新原裝】【質量保證】【價格合理】歡迎來電咨詢洽談??！
SIEMENS上海凱臺自動化控制設備有限公司
聯系人 ：陳 工 （ 銷售工程師 ）
24小時銷售技術服務熱線 ：133-8617-6086
在 線 工 作 Q Q：710313121
直 線 銷 售 電話:021-60640061
傳 真 ：021-37682321
★--------★--------★--------★--------★--------★--------★--------★
公司重點推薦產品：
1，6ES7,S7-200/ S7-300/S7-400/S7-1200/S7-1500,LOGO系列PLC。
2，西門子OP、TP、MP（6AV）系列人機界面屏。
3，6SE70、6SE71、6RA70、6RA28系列大型傳動；數控系統802S、802C、802D、810T、810M、810D、840D、611系列驅動。
4，6SE6440變頻器，西門子6SE6420， 6SE6430變頻器。G120,G150,S120系列變頻器整機及板卡。
5，伺服控制系統 伺服控制器 6FC、6SN、6FX、6AU系列 。
6，伺服電機 1PH、1FK、1FT系列 S120系列 6SL系列。
7，傳動系統 西門子變頻器、MM420/430/440系列，6SE70系列，G120系列，直流調速器6RA70，6RA28系列，軟啟動3RW系列 及各種備件如：6SY7000、6SY7010等。
8，6EP系列、6DD系列 6GK系列。
|
SIMATIC S7-300, CPU 314C-2PN/DP 緊湊型CPU帶有192 KB工作存儲區, 24 數字量輸入/16 數字量輸出, 4模擬量輸入, 2模擬量輸出, 1 PT100, 4 快速計數器 (60 KHZ), 1. 接口 MPI/DP 12MBIT/S, 2. 接口以太網 PROFINET, 含 2個 PORT SWITCH, 集成 24V DC 電源, FRONT C
|
CPU 314C-2 PN/DP |
概述：
- 帶集成的數字量和模擬量輸入/輸出的緊湊型 CPU
- 對二進制和浮點數運算具有較高的處理能力
- 用于通過 PROFIBUS 和 PROFINET 進行分布式 I/O 連接。
- 組合 MPI/PROFIBUS DP-主/從接口
- 用于 2 端口交換機的 PROFINET 接口
- PROFINET I/O 控制器，用于在PROFINET上運行分布式I/O
- PROFINET I-Device，用于連接作為智能 PROFINET 設備、帶 SIMATIC 或第三方 PROFINET I/O 控制器的 CPU
- 在PROFINET上實現基于組件的自動化(CBA)
- PROFINET 代理，用于基于組件的自動化（CBA）中的 PROFIBUS DP 智能設備
- 集成 Web 服務器，帶有創建用戶定義的 Web 站點的選項
- 經由 PROFIBUS 的等時同步模式
CPU 運行需要 SIMATIC 微存儲卡(MMC)。
CPU 314C-2 DP 是緊湊型 CPU，適合安裝在分布式結構中。通過其擴展工作存儲器，該緊湊型CPU也適用于中等規模的應用。集成的數字量和模擬量輸入和輸出可與過程信號直接連接。集成的 的PROFIBUS DP 主站/從站以及 PROFINET IO 控制器/I-設備接口，用于 PROFIBUS 和 PROFINET 的分布式連接。這使得 CPU 314C-2 PN/DP 可作為進行快速處理的分布式單元使用，也可作為 PROFIBUS 和 PROFINET 系統中具有低端現場總線系統的上位控制器。
集成技術工程的其他用途包括：
- 計數
- 頻率測量
- 周期測量
- 脈寬調制
- PID 控制
- 定位控制
CPU 314C-2 DP 安裝有：
-
微處理器;
每條二進制指令執行時間約60ns，每條浮點數運行指令約0.59μs. -
擴展存儲器;
與執行相關的程序段的 192 KB 高速 RAM（相當于約 64 K 指令）可以為用戶程序提供足夠的空間；
SIMATIC 微型存儲卡（大 8 MB）作為程序的裝載存儲器，還允許將項目（包括符號和注釋）存儲在 CPU 中。 -
靈活的擴展能力
多達 31 個模塊，（4排結構） -
多點接口（MPI）；
集成的 MPI 接口多可以同時建立與 S7-300/400 或編程設備、PC、OP 的 12 條連接。在這些連接中，總要分別為 PG 和 OP 各保留一個連接。通過“全局數據通訊”，MPI可以用來建立多16個CPU組成的簡單網絡。 -
PROFIBUS DP 接口:
帶有 PROFIBUS DP 主/從接口的 CPU 314C-2 DP 可以用來建立高速、易用的分布式自動化系統。 對用戶來說,分布式I/O單元可作為一個集中式單元來處理(相同的組態、編址和編程). -
以太網接口；
CPU 314C-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。
我們公司是有質量保證的，是德國原裝進口產品，可以在西門子辦事處檢查，
在我們公司購買的產品帶有1年的保修期，未拆標簽，7天是可以退貨，1個月包換的，
公司的售后服務是在同行業名譽好之一，的技術支持。
聯系人：陳亮（銷售經理）
電話：021-60640061 手機：13386176086
傳真：021-37682321 商務QQ：710313121
恭候您的來電！
Technical Specifications
|
|
6ES7?314-6EH04-0AB0 |
|
General?information |
|
|
Hardware?product?version |
01 |
|
Firmware?version |
V3.3 |
|
Engineering?with |
|
|
STEP7?V5.5?or?higher?with?HSP191 |
|
Supply?voltage |
|
|
24?V?DC |
Yes |
|
permissible?range,?lower?limit?(DC) |
19.2 V |
|
permissible?range,?upper?limit?(DC) |
28.8 V |
|
external?protection?for?power?supply?lines?(recommendation) |
Miniature?circuit?breaker,?type?C;?min.?2?A;?miniature?circuit?breaker?type?B,?min.?4?A |
|
Mains?buffering |
|
|
5 ms |
|
1 s |
|
Digital?inputs |
|
|
|
|
24 V |
|
Yes |
|
Digital?outputs |
|
|
|
|
24 V |
|
No |
|
Input?current |
|
|
Current?consumption?(rated?value) |
850 mA |
|
Current?consumption?(in?no-load?operation),?typ. |
190 mA |
|
Inrush?current,?typ. |
5 A |
|
I2t |
0.7 A2·s |
|
from?supply?voltage?L+,?max. |
850 mA |
|
Digital?inputs |
|
|
80 mA |
|
Digital?outputs |
|
|
50 mA |
|
Power?loss |
|
|
Power?loss,?typ. |
14 W |
|
Memory |
|
|
Type?of?memory |
other |
|
Work?memory |
|
|
192 kbyte |
|
No |
