• CPU具有大容量程序存儲器，可用于要求很高的應用
• 能滿足標準機床、特殊機床以及車間應用的多任務自動化系統
• 在具有集中式和分布式I/O的生產線上作為集中式控制器使用
• 對二進制和浮點數運算具有較高的處理能力
• 在基于組件的自動化中實現分布式智能系統(PROFINET)
• PROFINET 代理，用于基于部件的自動化（CBA）中的 PROFIBUS DP 智能設備
• PROFINET I/O 控制器，用于在 PROFINET 上操作分布式 I/O
• 用于 2 端口交換機的 PROFINET 接口
• 組合 MPI/PROFIBUS DP-主/從接口
• 用于大量的 I/O 擴展
• 用于建立分布式 I/O 結構
• 在PROFIBUS上實現等時模式
• 可以選用SIMATIC工程工具

CPU 運行需要 SIMATIC 微存儲卡(MMC)

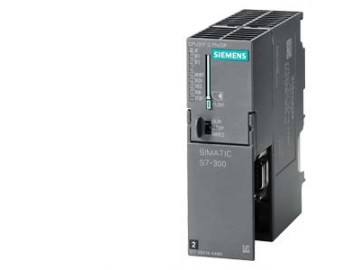

CPU 317-2 PN/DP 具有大容量程序存儲器.它可用于集中式I/O結構，也適用于分布式自動化結構。例如，可在生產線上作為一個中央控制器使用，或作為機床控制器使用。

它可以地使用SIMATIC工程工具，例如：

• 用SCL編程
• 用S7-GRAPH進行順序控制編程

另外，CPU 為采用軟件來實現一些簡單的工藝任務提供了一個理想的平臺，例如：

• 簡單的運動控制
• 使用 STEP 7 塊或運行軟件“標準/模塊化PID控制” 來實現閉環控制任務的解決方案

通過使用 SIMATIC S7-PDIAG 可以實現擴展過程診斷。

無需其他組件，通過CPU的集成組合就可以實現網絡自動化解決方案。

CPU 317-2 PN/DP 裝配有：

• 微處理器;
  處理器處理每條二進制指令執行時間約為 25 ns，每條浮點數運行指令約為 160ns。CPU 317-2 PN/DP在字指令、雙字指令和32位定點數指令具有極高的處理速度。
• 1 MB RAM (相當于約 340 K 條語句)；
  通過擴展RAM執行用戶程序，可以顯著提高用戶程序的空間。作為程序裝載存儲器的微型存儲卡（大為 8 MB）也允許將可以項目（包括符號和注釋）保存在 CPU 中。裝載存儲器還可用于數據歸檔和配方管理。
• 靈活的擴展能力;
  多達 32 個模塊，（4排結構）
• MPI/DP 組合接口；
  個集成的 MPI/DP 接口多能同時建立 32 個與 S7-300/400的連接或與編程器、PC 和 OP 的連接。 在這些連接中，始終分別為 PG 和 OP 各保留一個連接。
  MPI 可以通過“全局?jǐn)?shù)據通訊”與多32個CPU組建簡單的網絡。
  該接口可從MPI接口重新設置為DP接口。
  PROFIBUS DP 接口:
  DP 接口可用作 DP 主站或 DP 從站運行。在該接口上，PROFIBUS DP從站可在等時模式下運行．全面支持 PROFIBUS DP V1 標準。這將增加 DP V1 標準從站在診斷和參數賦值能力的范圍。
• 以太網接口；
  CPU 317-2 PN/DP 的第 2 個內置接口是一個基于以太網 TCP/IP 的 PROFINET 接口，帶有雙端口交換機。
  它支持下列協議：
  • S7通訊用于在SIMATIC控制器間進行數據通訊
  • PG/OP 通訊，用于通過 STEP 7 進行編程、調試和診斷
  • 與HMI和SCADA連接的PG/OP通訊
  • 在PROFINET上實現開放的TCP/IP、UDP和ISO-on-TCP (RFC1006)通訊
  • SIMATIC NET OPC-Server用于與其它控制器以及CPU自帶的I/O設備進行通訊

• 口令保護;
  用戶程序使用密碼保護，可防止非法訪問。
• 診斷緩沖;
  診斷緩沖區中可存儲后 500 條錯誤和中斷事件，其中的 100 條事件可以長期存儲。
• 免維護的數據后備;
  在電源恢復后，CPU 自動保存所有數據（大256KB），當重新上電后，可繼續保留這些數據。

可參數化的特性

可以使用 STEP 7 對 S7 的組態、屬性以及CPU的響應進行參數設置：

• MPI多點接口;
  定義站地址
• 啟動；
  定義 CPU 的啟動特性
• 同步循環中斷；
  設置 DP 主站系統、過程映像分區編號和延時時間
• 循環/時鐘存儲器；
  指定大循環時間和負載，設定時鐘存儲器地址
• 保持性；
  設置保持區
• 時鐘中斷;
  設定起始日期、起始時間和間隔周期
• 看門狗中斷；
  周期設定
• 系統診斷；
  定義診斷報警的處理和范圍
• 時鐘；
  設定AS內或MPI上的同步類型
• 防護等級；
  定義程序和數據的訪問權限
• 通訊；
  保留連接源
• Web；
  CPU 的 Web 服務器設置
• PROFIBUS DP 主站/從站接口;
  用戶定義分布式 I/O 地址
• PROFINET 接口；
  使用 NTP 處理時間同步參數

顯示功能與信息功能

• 狀態和故障指示；
  發光二極管顯示，例如，硬件、編程、定時器、I/O、總線故障以及運行狀態，如RUN、STOP、Startup。
• 測試功能；
  可使用編程器顯示程序執行過程中的信號狀態，可以不通過用戶程序而修改過程變量，以及輸出堆棧內容。
• 信息功能；
  通過編程器以文本形式為用戶提供存儲能力信息、CPU的運行模式，以及工作存儲器和裝載存儲器當前的使用情況、當前的循環時間和診斷緩沖區的內容。

集成的通訊功能

• 編程器/OP 通訊
• 全局?jǐn)?shù)據通訊
• S7 基本通訊
• S7 通訊
• S5可兼容通訊
• 路由
• 數據記錄路由
• PROFIBUS DP 主站/從站
• 通過 TCP/IP、ISO-on-TCP 和 UDP 進行開放式通訊
• PROFINET IO 控制器
• PROFINET CBA
• Web 服務器

系統功能

CPU 具有廣泛的系統功能特性，諸如：診斷、參數賦值、報警、定時和測量等。

詳細信息請參見手冊。
