一、微油螺桿式空壓機簡介
微油式螺桿壓縮機具有運轉性能可靠、易損件少、振動小、噪音低、效率高的特點。
在壓縮過程中,壓縮機憑借自身所產生的壓力差,不斷向壓縮室及軸承噴入潤滑油,潤滑油主要有四個作用:
1、潤滑作用:潤滑油可以在轉子之間形成油膜,避免了轉子間的接觸減少摩擦。
2、密封作用:潤滑油產生的油膜能對壓縮空氣起到密封作用,提高了壓縮機的容積效率。
3、冷卻作用:由于潤滑油吸收了大量的壓縮熱,使壓縮過程接近于等溫壓縮,降低了壓縮機的比功率。
4、環保作用:潤滑油可減低因高頻壓縮所產生的噪音。

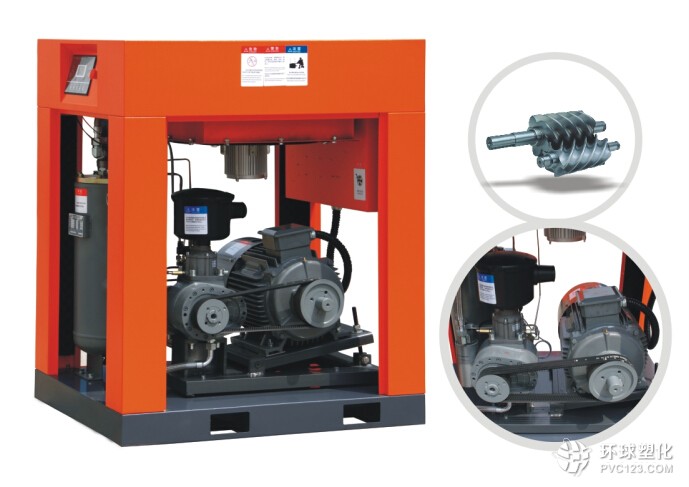

二、微油螺桿式空壓機機體構造
1、基本構造
本公司所采用微油螺桿式壓縮機,是一種雙軸容積式(Two shaft positive displacement)回轉型壓縮機。進氣口開于機殼(Casing)之上端,排氣口開于下部,一對高精密度主(陽)、副(陰)轉子。則水平且平行裝于機殼內部,主(陽)轉子有五個形齒,而副(陰)轉子有六個形齒。主轉子直徑較大,副轉子直徑轉小。齒形成螺旋狀,環繞于轉子外緣,兩者齒形互相嚙合。主、副轉子二端分別由軸承支承,進氣端各有一只滾柱軸承(Roller bearing)排氣端各有兩只對稱安裝的錐形滾柱軸承。機體共分二種,一種為皮帶傳動式,另一種為直接傳動式。直接傳動式系以一聯軸器將電動機動力源與主機體結合在一起,再經一組高精度速齒輪將主轉子速提高。皮帶傳動式則沒有增速齒輪,而由二個依速度比例制造的皮帶輪將動力經由皮帶傳動。
2、嚙合
電動機經隨著軸器(Coupling)、增速齒輪(IncreasingGear)或皮帶(Belt)帶動主轉子。由于二轉子相互嚙合,主轉子即直接帶動副轉子一同旋轉。冷卻潤滑油壓縮機機殼下部經由噴嘴直接噴入轉子間嚙合部分,并與空氣混合,帶走因壓縮機而產生的熱量,達到冷卻效果。同時形成油膜,防止轉子間金屬與金屬直接接觸及封閉轉子間和轉子與機殼間之間隙。噴入的潤滑油亦可減少高速壓縮所造成的噪音。由于排氣壓力的不同,噴油的重量約為空氣重量的5-10倍。
