概述：

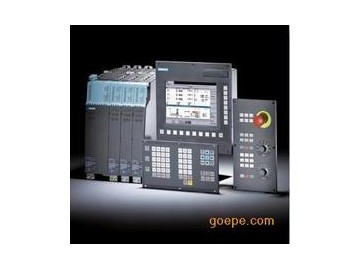

SINUMERIK 802D sl 是一種將數控系統（NC, PLC, HMI）與驅動控制系統集成在一起的控制系統，可與全數控鍵盤（垂直型或水平型）直接連接，通過PROFIBUS總線與PLC I/O連接通訊。

該設計可確保以小的布線，實現簡便、可靠的安裝。系統通過Drive-CliQ總線與SINAMICS S120驅動實現簡便、可靠、高速的連接通訊。

SINUMERIK 802D sl系統適用于標準機床應用：車削，銑削，磨削，沖壓。

優點：

• 可使用DIN 或ISO標準編程，易于操作使用

• 高可靠性，適用于工業環境

• 控制系統結構緊湊，布線簡單，抗干擾能力強

• 模塊化設計可根據需求提供各種組合

• 豐富的編程輔助工具：標準加工循環，輪廓編程

• 通過Drive-CliQ總線與全數字驅動SINAMICS S120實現高速可靠通訊

• 系統免維護：無電池，無風扇

• 遠程診斷（選件，只適用于802D sl Pro）

• 可使用CF卡備份／恢復機床數據和執行大型加工程序

• 安裝調試簡便快捷

功能：

■ 802D sl Plus/Pro內置６軸數字驅動控制器

   802D sl Value內置4軸數字驅動控制器

• 支持車削、銑削、磨削、沖壓加工工藝

• 支持一個單極性或雙極性模擬主軸（通過MCPA）

• 集成以太網

• 可根據使用工藝預制機床數據

• PLC實例程序和子程序庫

• 簡便的PLC編程

• 216個數字輸入和144個數字輸出

• 標準車削、銑削、外圓磨削、平面磨削加工循環

• 手動車床功能（選件）

集成：

下列部件可與802D sl連接：

• 全數字鍵盤（垂直型或水平型）

• 多兩個電子手輪（可以是小型手持單元）

• 多３個PP72/48 I/O模塊

• 支持兩個ADI4模塊

• 支持MCPA 模塊

• 支持通過PP72/48 I/O模塊連接的機床控制面板MCP，或通過MCPA 模塊連接的機床控制面板MCP 802D sl

• 通過Drive-CliQ總線連接驅動控制系統SINAMICS S120
