華大變頻恒壓供水控制器HD3000N/HD4000,VVVF-CONTROLLER廠家讓利促銷，大量現貨。

友情提示：此款恒壓供水控制器市場上已經出現大量仿品，外觀可以以假亂真，但是里面電路板做工以及軟件遠遠沒有原裝的好，由于仿品而引起水壓不穩從而打爆管道的情況時有發生，請廣大用戶不要貪圖一時便宜而買到仿品了?。?！我公司保證出出售產品均為全新原裝產品，假一賠十,產品非人為破壞提供一年保修！

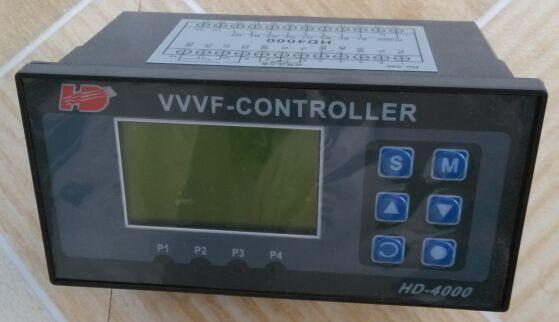

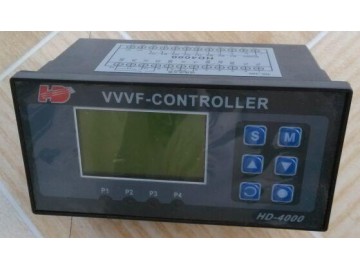

華大自控HD系列供水控制器是我國早從事變頻供水的企業之一，一直以來專注于供水控制器的開發與研究,對產品性能精益求精，是供水行業的品牌.目前市面上絕大多數的控制器都是仿HD3000N,一直被模仿，從未被超越。升級版HD-4000軟件更加強大，中文液晶顯示屏，壓力值、頻率、故障信息等一目了然，具有定時功能。

注意： 請把變頻器模擬輸入設為0-10V，起停及頻率控制設為外部端子控制方式，變頻器停機方式設為自由停車.

本控制器可以控制單臺或多臺泵不同的工作模式：一用一備工作模式、一臺變頻泵加一臺工頻泵工作模式、鍋爐補水或換熱機組補水設計的工作模式、開關位式控制模式、單泵變頻工作模式、兩泵循環軟起動控制模式、三泵循環軟啟動控制模式、四泵循環軟起控制模式、一臺變頻加兩臺工頻泵的工作模式、一臺變頻加三臺工頻泵的工作模式、兩臺工頻和一用一備消防工作模式、一臺變頻加四臺工頻泵的工作模式。
注意事項：
1、多泵循環軟起動的控制接觸器之間接線時要進行互鎖制。
2、當控制器驅動的接觸器觸點電流超過32A時，控制器和接觸器之間要加中間繼電器或小接觸器進行驅動，否則當大功率接觸器動作時，有可能對控制器產生強烈的電磁影響，產生無法預料的誤動作。
3、定時開關機功能、分時段分壓供水功能及通訊功能為控制器的可選功能，普通控制器不具備此兩項功能，需要在訂貨時特別說明。

一、系統概述
　　　HD3000N/HD4000系列微電腦變頻供水/補水控制器是專為變頻恒壓供水系統和鍋爐及換熱系統補水而設計的電腦控制器，可與各種品牌的變頻器配套使用。具有壓力控制精度高、壓力穩定、第二消防壓力（動壓）設定、系統超壓泄水自動控制、設定參數密碼鎖定等多項功能。
　　　二、主要性能指標
1.可編程設定多種泵工作方式，多可拖4臺泵循環啟動；
　　　2.可選配的RS485遠程通訊接口，標準組態軟件支持遠程通訊；
　　　3.參數調整和設定具有密碼鎖定及保護功能；
4.采用人工智能模糊控制算法，設定參數少，控制精度高，內帶看門狗電路，采用數字濾波措施，防止軟件跑飛；
5.可接無源遠傳壓力表、有源電壓及電流型壓力變送器；
　　　6. D/A輸出控制頻率電壓為DC 0-10V, 也可設定為DC 0-5V;
　　　7.具有壓力傳感器零點和滿度補償功能；
　　　8.具有定時自動倒泵功能；
　　　9.具有第二壓力（消防壓力）設定和控制功能；
　　　10.具有缺水自動檢測保護功能和外部輸入停機保護功能；
　　　11.系統補水控制時，具有超壓自動泄水控制功能；
　　　12.具有供水附屬小泵控制功能，可設定小泵變頻或工頻模式；
　　　13.具有可選的定時自動開、關機控制功能；
14.具有小流量水泵睡眠控制功能；
15.具有手操器功能，可手動調節輸出電壓來控制變頻器的頻率；
16.可代替電接點壓力表進行上、下限壓力控制；
17.具有分時分壓供水控制功能，多有六段時間控制；

　　　三、安裝尺寸和接線端子說明
　　　1.控制器外形尺寸: 160mm×80mm×90mm
　　　2.控制柜面板開口尺寸151mm×75mm，面板卡入式安裝。
3.使用環境為:無水滴、蒸汽、腐蝕、易燃、灰塵及金屬微粒的場所；
　　　4.使用環境溫度:-20℃～50℃
　　　5.相對濕度:<95%;
　　　6.額定工作電壓:AC220V±10%;
　　　7.控制器額定功耗:<=AC 5W;
　　　8.控制器接線端子輸出容量：3A/ AC220V
　　　
   　　HD3000N/HD-4000 型控制器接線端子說明：
　　1------TX+ (RS485通訊接口+)       2------TX –(RS485通訊接口-)
　　3------GND(信號地)                4------CM1(正行信號)
　　5------FWD(正行信號)          6------ V+ (遠傳壓力表+5V)
　　7------IN(壓力信號輸入0-5V)        8------ GND(壓力信號輸入地)
　　9------ DI2(缺水或停機信號輸入)     10------DI1(第二壓力信號輸入端)
　　11----- D/A (DC 0-10V輸出)         12------ CM2(信號公共端2)
　　13----- N(AC 220V零線)　          14------L( AC 220V火線)
　　15-----B1(1#變頻運行觸點)          16------B2(2#變頻運行觸點)
　　17-----B3(3#變頻運行觸點)          18-----G1(1#工頻運行觸點)
　　19-----G2(2#工頻運行觸點)   　     20-----G3(3#工頻運行觸點,泄壓閥觸點)
　　21-----B4(4#變頻運行觸點)   　     22-----G4(4#工頻運行觸點)
　　23-----NC(空端子)                 24-----NC(空端子)
