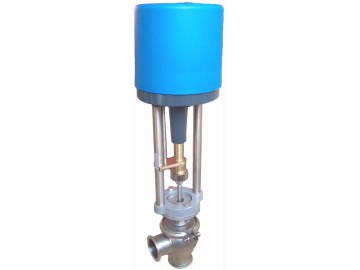

一、衛生級電動調節閥 概述
衛生級電動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
采用直行程電動執行機構及衛生級調節閥閥體組成，電動衛生調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準，閥門泄漏量符合ANSIB16.104標準。
電動衛生級調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。
二、衛生級電動調節閥 閥體參數
|
閥體形式
|
角型鑄造球型閥
|
|
公稱通徑
|
DN15～100mm
|
|
公稱壓力
|
PN1.0MPa
|
|
連接形式
|
卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
|
|
閥蓋形式
|
標準型-17～+230℃、高溫型+230～+450℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
三元乙丙橡膠、聚四氟乙烯
|
● 閥內件
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
三、衛生級電動調節閥 執行機構參數
|
執行器型號
|
3810、PSL、DKZ
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、ExdⅡBT6(特殊訂貨)、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
四、衛生級電動調節閥 結構圖
|
|
|
衛生級調節閥(一體式)
|
衛生級調節閥(分體型)
|
五、衛生級電動調節閥 零部件材料
|
1
|
閥體
|
304
|
314
|
316
|
316L
|
|
2
|
閥座
|
304
|
314
|
316
|
316L
|
|
3
|
墊片
|
聚四氟乙烯(PTFE)
|
|
4
|
閥芯閥桿
|
304
|
314
|
316
|
316L
|
|
5
|
卡箍
|
304
|
314
|
316
|
316L
|
|
6
|
密封墊
|
聚四氟乙烯(PTFE)
|
|
7
|
閥蓋
|
304
|
314
|
316
|
316L
|
|
8
|
填料
|
V型聚四氟乙烯(PTFE)
|
|
9
|
彈簧
|
304
|
314
|
316
|
316L
|
|
10
|
螺母
|
304
|
314
|
316
|
316L
|
六、衛生級電動調節閥 額定流量系數Kv、額定行程、配用執行器型號
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑 dN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數KV
|
線性
|
5.2
|
6.3
|
6.9
|
11.2
|
17.6
|
27.5
|
44.7
|
69.3
|
110
|
|
等百分
|
4.8
|
5.6
|
6.3
|
10.5
|
16
|
25
|
40.5
|
63.6
|
100
|
|
額定行程
|
10
|
16
|
25
|
40
|
七、衛生級電動調節閥 主要外形和連接尺寸
|
公稱通徑 DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
法蘭式
|
由于該閥門為訂做產品，所有外型結構尺寸需以工程師設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。
|
|
卡箍式
|
|
H
|
法蘭式
|
|
卡箍式
|
|
H1
|
|
A
|
