防震球系列產品說明書

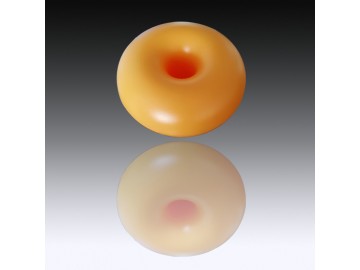

防震球，又稱減震墊，帶M8的四爪安裝螺母（可以選擇不帶M8螺母）

材料：Polyethylene

尺寸：150*70mm

防震球+增高墊是一種空氣減震裝置，它安裝在托盤底部，以輕便的重量、較小的體積，提供合適的減震、緩沖功能。為包裝木箱運輸提供安全/實用的減震方案。

防震球有橙/藍/黃/綠/棕5種不同的顏色，不同顏色的防震球代表著不同的承重。

增高墊僅為黑色，可以與防震球配合一起使用（如果木箱底部高度在叉車作業范圍，則無須使用增高 墊）。

詳情請見下表：

產品承重受力分析曲線圖：

防震球/增高墊圖紙（公差+/-0.2mm）:

產品性能：

l??適用范圍廣，可重復使用，有回收價值

l???耐高低溫(-40℃-?? +54℃)

l????抗化學腐蝕性強

l????可在水泥地板上滑行900米左右

適用范圍：

廣泛應用于大型機器/機械、精密儀器/設備、新車輛、價值高/易碎物品、以及貴重展品或產品的包裝

運輸。

?此種產品，您可以：

l??對于現有的板箱可快速安裝防震系統，托盤不用重新設計

l????減少包裝設計和裝配的時間

l????減少材料和應用成本，不再需要木制或泡沫防震材料

l????運輸途中也不再需要購買昂貴的空氣減震車

l????在無法正常裝卸的情況下，給需要保護的儀器設備提供保護

l????運輸貴重物品過程中大限度地降低受損的可能性

l????降低售后服務成本及維修成本

l????高度不阻礙叉車作業

防震球應用木箱圖：

安裝示意圖：

1.??通過在木板頂部開孔，用M8的螺栓自上而下，將防震球（帶M8四爪螺母）固定在木板上。

2.???通過在木板頂部開孔，用M8的螺栓自下而上，另外在木板頂部加固螺母，將防震球（帶M8四 爪螺母）固定在木板上。
