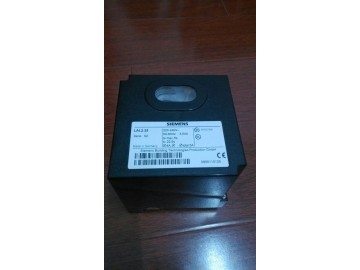

weishaupt控制器LAL2.25

代理德國SIEMENS控制器LOA24.171B27,LOA44.252A27,LMG22.330A27,LGB21.330A27,LMG22,LMG21,LAL2.25,LAL1.25,LAL2.65,LME11,LME21,LME22,LME44,LME39,LFL1.322、LFL1.333,LFL1.335等QRA50M,LFE50  LFE10,
LME11.330A2,LME21.130A1,LME21.130A2,LME21.230A1,LME21.330A1,LME21.330A2,LME21.350A1

weishaupt 專用伺服電機：1055/23，1055/80

LAL2上海威煉機電設備有限公司  林先生  13482281285    021-36365163  021-36365162
QQ：929167523 E-mail:[email protected]
產品說明：
LAL系列燃油燃燒器控制器
技術性能及結構特征：
控制和監控間歇運轉的多比例調節的大中型燃油燃燒器。
LAL1…無空氣壓力檢測,黃色和藍色火焰燃油燃燒器。配藍色火焰監測器 QRB1…或QRC1
…
LAL2…帶有空氣壓力檢測,黃色火焰燃油燃燒器，可半自動啟動。配QRB1…或RAR…
LAL3.25…適用于特殊設備，如焚燒爐系統。外部光線不導致燃燒器的鎖定，但外部光
線阻止燃燒器的起動
LAL4…帶有空氣壓力檢測的黃色和藍色火焰燃油燃燒器。配藍色火焰監測器 QRB1…或
QRC1…
控制和監測噴霧油燃燒器。
中型或大型燃燒器。
間歇式操作(24小時必須停機一次)。
使用與連續或比例式燃燒器。
適用于固定式空氣預熱器。
安裝注意事項：
控制器單元和其他電纜必須與高壓點火電纜分開安裝。
不要混淆相線和中線。
安裝開關、保險絲、接地等等，都要遵守當?shù)氐囊?guī)則。
必須確認不超過接線柱所能允許的大電流量。
不得將主電源接到燃燒控制器的輸出端子。
從市電電源處用一個all-polar 開關將燃燒控制器隔離出來，至少留3mm的觸點間隙。
用一個公制螺和放松墊圈保護底盤下的接地套管。
在沒有使用風機的情況下，一個AGK25必須被連接到控制器的接線柱3上，否則燃燒器不
能可靠啟動。
為安全起見，將中性導線連接到插入塊底部的中性分配器或接線柱2。如下所示，燃燒
的元件（風機、點火變壓器和氣閥）如圖7435a14所列，必須連接到中性導線上。
中性導線和接線柱2之間的連接是在控制單元底部事先連線。
