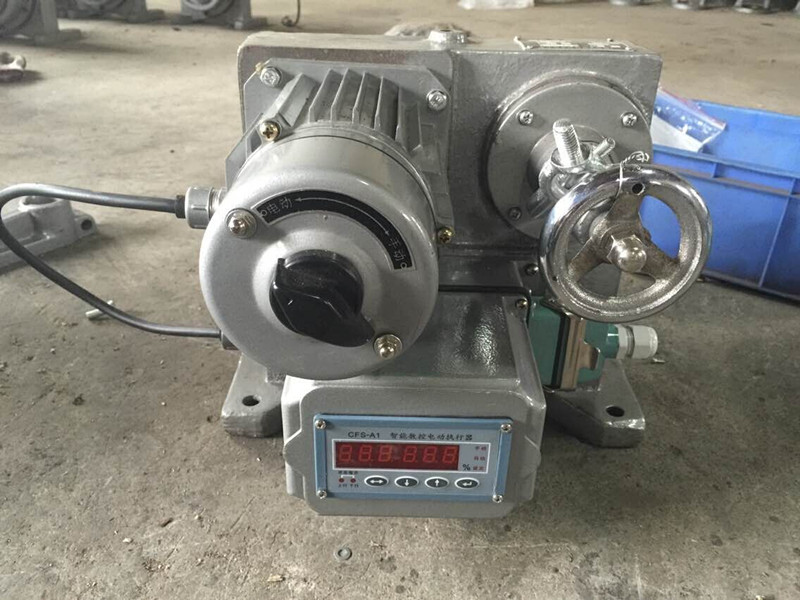

DY-J21T DY-J31T DY-J41T角智能執行機構是新一代的機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸。廣泛應用于發電、冶金、石油、化工、輕工等。

特點

●僅需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器

●調節無需開蓋，通過操作面板就可以實現，操作簡單易懂

●采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息

●控制過程中設有斷信號設定功能

●位置發送器采用齒輪式傳動，確保限位可靠準確

輸入信號:普通式:開關量
2. 輸入通道電阻:250歐姆或 200歐姆
3. 輸入通道個數:普通型配放大器3個，電子式1個
4. 基本誤差: 2.5%
5. 回差: ≤1.5%
6. 死區:≤3%
7. 阻尼特性: ≤3次半周期
8. 電源電壓:220V或 380V ，50Hz
9. 工作環境: 溫度: -10 0 C －+55 0 C ，濕度 : ≤95%,周圍空氣不含有腐蝕性質。

普通系列電動執行器型號及外型尺寸圖

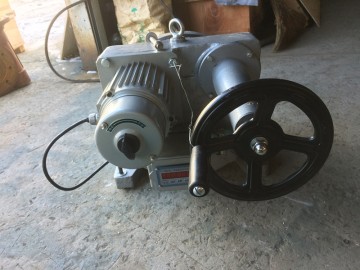

DKJ角行程電動執行器 （戶外型、電子式型、隔爆型、隔爆電子式型參見下表圖） :

型號

0—10mA 型號

4—20mA 力矩 行程時間

秒 /90度

DKJ-210 DKJ-210C 100Nm 25

DKJ-310 DKJ-310C 250Nm

DKJ-410 DKJ-410C 600 Nm

DKJ-510 DKJ-510C 1600 Nm

DKJ-610A DKJ-610AC 2500 Nm 40

DKJ-610 DKJ-610C 4000 Nm 60

DKJ-710 DKJ-710C 6000 Nm 100
