主要規格
測定對象：固體、液體、粉狀
測定范圍：13AL~90U
樣品室尺寸：大370(W)×320(D)×約155(H)mm
X射線發生部
X射線管：Rh靶
電壓：5~50kV
電流：1~1000μA
冷卻方式：風冷(附風扇)
照射面積：3、5、10mm(直徑)四種切換
一次濾光片：5種(含OPEN6種)自動切換
檢測器
檢測器類型：Si-PIN半導體檢測器
環境設置
溫度條件：10~30℃(溫度變化在2℃以內)
濕度條件：40~70%(不結露)
產品信息

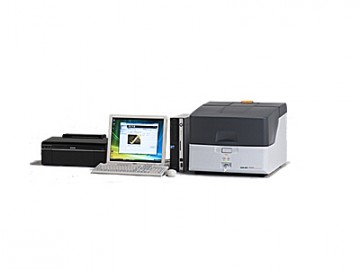

能量色散型X射線熒光分析儀 EDX-LE是一款專用于RoHS/ELV/法規限制的有害元素篩選分析的X射線熒光分析裝置。配備無需液氮型電子制冷（Si-PIN檢測器）檢測器，因此在實現降低運作成本和更易維護的同時，以維持高可信性分析和進一步提高操作性達到自動化分析為目標。根據不同樣品從開始測試到得到結果所需測試時間基本上可在1分鐘內完成，所以完全可以應對RoHS法規中所限制的有害元素的篩選分析。另外，近幾年在眾多企業中實施的自行檢測有害元素Cl的檢測分析，該款裝置也可以通過篩選分析簡單的檢測出來。同時推薦該裝置作為中國版RoHS第二階段應對手段。
|
|
降低運行成本、減少日常維護量
|
|
|
配備只針對RoHS法規有害5元素+氯元素所需的 篩選分析功能
|
|
|
配備篩選輕松設定功能，能夠根據管理方法輕松自定義
|
|
|
|
|
利用［篩選分析］畫面、操作簡單方便
|
|
|
從主成分判定到條件選擇全部實現自動處理
|
|
|
|
|
標準配備了RoHS/ELV分析所需的各種功能
|
|
|
超大樣品室，可直接測試大型樣品
|
|
|
|
降低運行成本，減少日常維護量
|
|
|
|
針對外檢等可對多數產品以管理值為標準檢測有害元素含量是否達標而使用的篩選分析，被進一步要求其提高現場操作性和降低運行成本。而EDX-LE就是為了應對這種需求開發出來的裝置。
|
|
|
|
|
|
|
|
|
配備無需液氮型檢測器
由于配備了無需液氮進行冷卻的檢測器，因此大幅削減了使用時的運行成本。
|
自動老化功能
|
X射線光管自動老化功能
為延長X光管的壽命而進行的光管老化（穩定性運轉）是裝置管理上必不可缺的。在裝置長期不運行的情況下，再次啟動時需要對X射線光管進行老化處理，而該裝置可自動執行該功能以防故障發生，進而提高操作性。
|
測試前的裝置自檢功能
為了隨時得到準確的分析結果裝置需要進行校正，而用戶們希望盡可能在短時間內完成校正時的操作和判定。EDX-LE在開啟儀器后會對能量校正和定量值校正的操作進行幫助，當需要進行校正時會自動進行校正。
|
裝置自檢功能
|
|
|
|
配備只針對RoHS法規有害5元素+氯元素所需的篩選分析功能
|
|
|
|
盡可能將需要熒光X射線分析知識的操作步驟自動化，可進行RoHS法規5元素+氯元素（選配）的高速篩選分析。EDX-LE從開始分析到得到結果只需要（根據樣品）約1分鐘。不僅可進行高速篩選分析，同時維持了高可信性的分析水平
|
|
|
|
|
|
|
|
|
|
簡潔的高精度篩選分析
電源ON之后只需15分鐘的穩定時間就可開始分析。
當對象元素含量合格與否的判定確認后，為縮短時間裝置會自動停止測定，但該儀器也可進行高靈敏度、高可信性的分析。裝置內置有1點工作曲線可進行無標樣的定量分析。

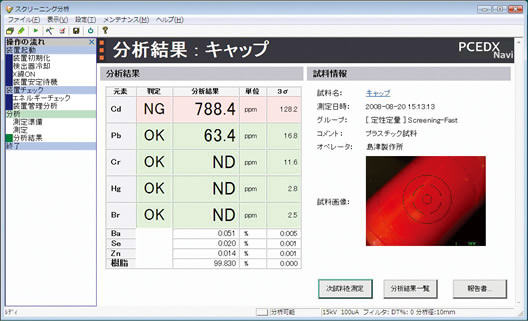

下圖為塑膠材料（PVC材料包裹的線材）的測定實例。管理標準簡單的顯示為OK、NG、灰色區域。 *本實例的管理標準設定為RoHS法規大允許濃度標準。
|
|
|
|
|

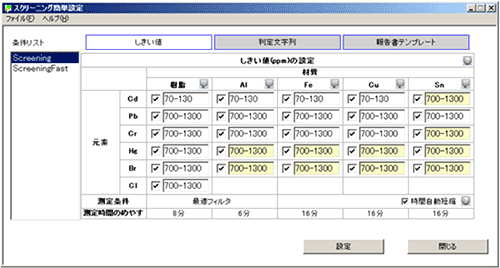

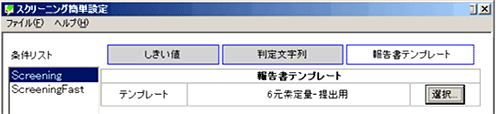

配備篩選輕松設定功能，能夠根據管理方法輕松自定義
|
|
|
|

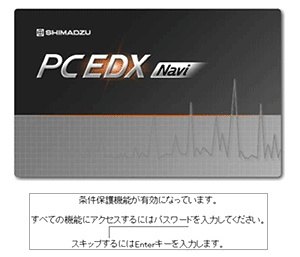

在日常操作中根據產品的不同會經常變更管理值，而該產品可以根據管理方法對篩選分析條件輕松自定義。從開始分析到制成分析報告所有操作都可以更有效的進行。另一方面，該裝置在軟件操作上配備了權限限制設定，從而避免了沒有變更篩選分析條件權限的人員由于誤操作而改變條件的現象。
|
|
|
|
|
|
|
|
|
|
|
|
操作簡便，一個指令即可開始全自動測定。
測定條件的選擇過去一直依賴操作者的判斷，現在改由裝置自動判斷，即使初學者也可簡便·高精度地測定。
|
|
|
|
|
|
|
●
|

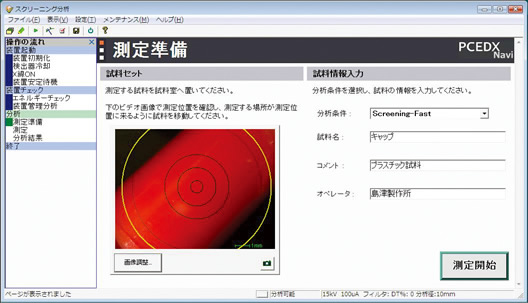

將樣品放在分析位置，利用樣品圖像觀察裝置確認分析位置。
|
|
●
|
選擇分析區域。
|
|
●
|
關閉樣品室。
|
|
|
|
|
|
|
|
|
|
●
|
一個畫面中可以同時顯示樣品圖像、選擇分析條件、輸入樣品名稱。
|
|
●
|
點擊開始。
|
|
|
|
|
|
|
|
●
|
測定結束后，畫面上將清楚顯示5種元素的［合格判定］、［含量］、［3σ（測定偏差）］。
|
|
●
|

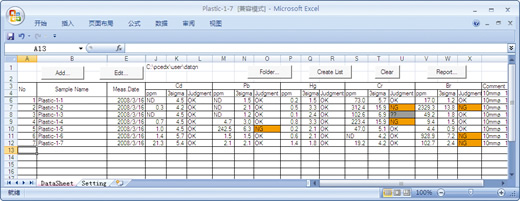

點擊即可顯示［結果列表］或［創建報告書］。
|
|
|
|
|
|
|
|
|
只需1次點擊，便可根據預先登錄的分析條件，
自動執行從測定到結果的一系列操作。
|
|
|
|
|
|
|
|
EDX-LE標準配備了RoHS/ELV/無鹵素分析所需的所有必要功能，用戶無需購買特殊選購件，就可以獲得RoHS/ELV/無鹵素分析系統。
|
|
|
|
|
|
|

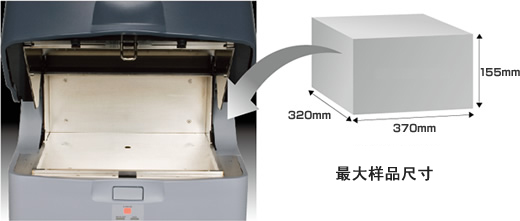

超大樣品室可以對應各種樣品形態及大小。
|
|
|
|
|
|
采用超大樣品室
|
|
|
|
大可以放置370mm長×320mm寬×155mm高的大型樣品，令緊湊型機身望塵莫及。
|
|
|
|
點擊圖片查看大圖
