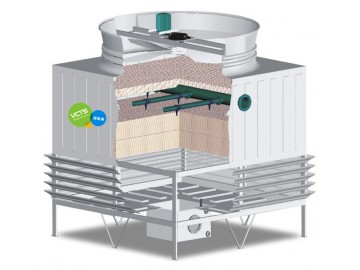

逆流式冷卻塔(counter flow cooling tower)水流在塔內垂直落下,氣流方向與水流方向相反的冷卻塔。

　　定義

　　可將水冷卻的一種裝置。水在其內與流過的空氣進行熱交換、質交換，致使水溫下降。

　　分類

　　逆流式和橫流式 1)按噪聲等級分為：

　　普通型(P)、低噪聲型(D) 、超低噪聲型(C)、工業型(G)

　　2)根據塔體結構分類有方形塔和圓形塔。

　　設計選用要點

　　1)冷卻塔應冷效高、能耗省、噪聲低、重量輕、體積小、壽命長、安裝維修簡單、飄水少。

　　2)選用的成品冷卻塔應符合《玻璃纖維增強塑料冷卻塔第2部分：大型玻璃纖維增強塑料冷卻塔》 GB 7190.2-1997中要求。 3)如設計工況與低溫型冷卻塔的標準工況的規定差距較大時，應根據產品樣本中提供的熱力性能曲線選定。

　　4)制造廠家所提供的熱力性能曲線，如采用模擬塔上的試驗數據整理繪制，則應根據模擬塔的試驗條件與設計塔的運行條件的差異，對模擬塔的試驗數據進行修正，修正系數0.80～1.00。

　　5)冷卻塔的位置，應與建筑物保持一定間距，并避免布置在熱源、廢氣和煙氣排放口附近，如不能滿足上述要求時，應采取技術措施，同時對熱力性能進行校核。

　　6) 循環冷卻水中應不含油類及對玻璃鋼溶蝕的物質，水的濁度不應大于50mg/L。并應采取滅藻及水質穩定措施。

　　7) 設計循環水量不宜超過成品冷卻塔的額定水量，如循環水量達不到額定水量的80% 時，應對選定的冷卻塔配水系統進行校核。

　　8)冷卻塔的數量宜與空調制冷機組數量相匹配。

　　9)根據《城市區域環境噪聲標準》GB3096-1993中對民用建筑噪聲控制要求，可通過噪聲的空間 衰減計算，定低噪聲或超低噪聲冷卻塔，如仍不能滿足環境噪聲指標時，應進一步采取降噪措施。

　　10)宜在冷卻塔附近加設屋頂消火栓和沖洗設施，作為滅火和沖洗淋水填料和塔體內沉積物之用。

　　11)冷卻塔材質應選用阻燃型，并符合防火要求，應在主要設備表和訂貨合同中標明。

　　12)選用成品冷卻塔時，應注意電氣控制的配合和協調。

　　施工、安裝要點

　　1)冷卻塔安裝過程中應注意防火，嚴禁在塔體及其鄰近使用電焊(或氣割)等明火，也不允許在場人員吸煙等。如動用明火，應采取相應的安全措施。

　　2)冷卻塔基礎應保持水平，要求支柱與基面垂直，各基面高差不超過±1mm。中心距允許

　　差 為±2mm。

　　3)塔體拼裝時，螺栓應對稱緊固，不允許強行扭曲安裝，拼裝后不得漏水、漏氣。

　　4)冷卻塔塔腳與基礎預埋鋼板需直接定位焊接，預埋鋼板應水平、牢固。

　　5)冷卻塔零部件在運輸、存放過程中，其上不允許壓重物，不得暴曬，且注意明火。

　　6)冷卻塔進、出水管及補充水管應單獨設置管道支架，避免將管道重量傳遞塔體。

　　7)風機葉片應妥善保管，防止變形。電機及傳動件應上油，在室內存放。

　　8)為避免雜物進入噴嘴、孔口，組裝前應仔細清理。

　　9)冷卻塔安裝完畢后，應清理管道、填料表面、集水盤等污垢及塔內遺物，并進行系統洗。

　　10)風機組裝要求

　　(1)風機葉尖與風筒內壁徑向間隙應保持均勻，其間隙為0.0075D(D 為風機直徑),但

　　小間隙不應小于8mm;

　　(2) 葉片安裝角度應一致;

　　(3)風機接線盒應密封、防腐;引線須下彎，以防水、汽進入盒內;

　　(4)檢查風機轉動是否平穩，聲音是否正常，從塔頂往下看葉片應順時針旋轉;

　　(5)試運轉時，當電流超過額定電流時應立即停機，宜控制在0.90～0.95的額定值;

　　(6)安裝完成后，用油布覆蓋風機，以防臟物進入和日曬雨淋。

　　逆流式冷卻塔應用流程

　　逆流式冷卻塔是水在塔內填料中，塔內的水從上到下，塔內的空氣從下到上進行反流，這既是逆流式冷卻塔。

　　冷卻塔的三個階段

　　1、將布水器送到塔內填料頂，由于立溫比較高，可以繼續向空氣傳遞熱量。

　　2、塔內的頂端的填料水與底部的熱氣進行交換，俗稱逆流段。

　　3、檔填料達到底部的集水池，熱水會被冷卻變成冷水，逆流式的冷卻塔比橫流式的效率更高。

　　逆流式冷卻塔的優點

　　1、整套設備設計簡單，配水系統通暢，整個配水過程不需要特別要求，并且不易堵塞。采用了淋水填料，防止老化和濕氣回流。在溫度比較低的地方，容易采取抗凍措施。并且可以設計多臺冷卻塔同時使用。

　　2、整套設備設計比較簡單，操作比較簡單。整套設備生產成本可以控制，通常會在一些大型的冷卻循環水中使用。
