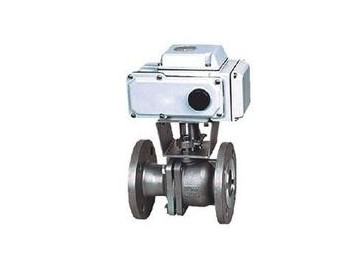

點擊圖片查看大圖電動直通O型切斷球閥，具有極優的切斷性能，當閥全開時，其流路和管道內徑基本相同，壓力損失極小，其特點是密封性能好，流向不限，動作靈活，維修方便，使用壽命長，相同口徑閥門其流通能力大，是一種旋轉型自動操作閥門，接受開關量信號，只需旋轉1/4周就能實現閥門全開或全閉作用，適用于各種液體、氣體、含纖維、微小顆粒漿類流體。
O型球閥有兩種設計結構，浮動球閥與固定球閥，浮動球型價格便宜，多見于低壓小口徑。固定球閥不會因受壓，球體向閥座移動，因而閥座受壓小，轉矩小，壽命長。
廣泛適用于石化、冶金、電力、輕工、醫藥等工業部門生產過程控制中。
臺灣電動O型切斷球閥產品特點
本身結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、、甲烷和乙烯等，在各行業得到廣泛的應用。
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。
電動O型切斷球閥技術參數
閥體
型 式：直通鑄造球型閥
公稱通徑：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥內組件
閥芯型式：球型閥芯
流量特性：快開特性
材 料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開90°
執行機構
型 式：3810R、PSQ、DCL、HQ 電子式電動執行機構
輸入信號：1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃
閥作用型式
電關式(B)、電開式(K)
外形尺寸
|
公稱通徑DN |
L |
D |
H |
L1 |
D1 |
b |
Z-d1 |
H1 |
L2 |
|
壓力MPA |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
130/130/140 |
95 |
275 |
160 |
65 |
14/16/16 |
4-14 |
48 |
208 |
|
20 |
140/140/150 |
105 |
280 |
160 |
75 |
14/16/16 |
4-14 |
53 |
208 |
|
25 |
150/150/165 |
115 |
287 |
196 |
85 |
14/16/16 |
4-14 |
58 |
208 |
|
32 |
165/165/180 |
135 |
384 |
196 |
100 |
16/18/18 |
4-18 |
68 |
208 |
|
40 |
180/180/200 |
145 |
312 |
196 |
110 |
16/18/18 |
4-18 |
73 |
208 |
|
50 |
200/200/220 |
160 |
325 |
196 |
125 |
16/20/20 |
4-18 |
80 |
208 |
|
65 |
220/220/250 |
180 |
335 |
255 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
256 |
|
80 |
250/250/280 |
195 |
365 |
255 |
160 |
20/22/22 |
8-18 |
98 |
256 |
|
100 |
280/280/320 |
215/230/230 |
400 |
255 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
256 |
|
125 |
320/320/360 |
245/270/270 |
420 |
255 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
256 |
|
150 |
360/360/400 |
280/300/300 |
440 |
255 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
256 |
|
200 |
400/400/550 |
335/360/375 |
470 |
255 |
295/310/320 |
26/34/38 |
12-23/12-25/ 12-30 |
210 |
256 |
|
250 |
630 750 |
405 470 |
545 |
310 |
|
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
310 |
|
|
|
|
