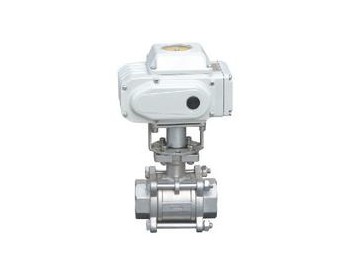

點擊圖片查看大圖電動三片式球閥采用精小型電動執行器與三片式球閥組成，內螺紋連接球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置?？稍O置90°開關定位機構，根據需要加鎖以防止誤操作。
臺灣電動三片式球閥技術參數
| 公稱通徑 | DN10～100mm | 公稱壓力 | PN1.6 2.5 4.0 6.4 31.5MPa(定制) | ||||||
| 連接方式 | 內螺紋連接 | 對焊連接 | |||||||
|
零件 名稱 |
閥體閥蓋 | WCB | CF8(304) | CF8M(316) | WCB | CF8(304) | CF8M(316) | ||
| 球體、閥桿 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | 2Cr13 | 0Cr19Ni9 | OCr17Ni12Mo2 | |||
| 密封圈、填料 | 增強聚四氟乙烯、對位聚 | ||||||||
|
適用 工況 |
適用介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
水、蒸汽 、油品等 |
硝酸等腐 蝕性介質 |
醋酸等腐 蝕介質 |
||
| 適用溫度 | -29～180℃(增強聚四氟乙烯)、-29～300℃(對位聚) | ||||||||
臺灣電動三片式球閥外形尺寸
| 公稱通徑 mm | inch | 內螺紋連接 L(mm) |
重量 (Kg) |
執行器選配 (常溫常壓) |
| 10 | 3/8 | 60 | 0.34 | HYR-005 |
| 15 | 1/2 | 75 | 0.47 | HYR-005 |
| 20 | 3/4 | 80 | 0.68 | HYR-005 |
| 25 | 1 | 90 | 1.2 | HYR-005 |
| 32 | 11/4 | 110 | 1.9 | HYR-008 |
| 40 | 11/2 | 125 | 2.7 | HYR-008 |
| 50 | 2 | 144 | 3.9 | HYR-010 |
| 65 | 21/2 | 186 | 7.1 | HYR-010 |
| 80 | 3 | 206 | 11.5 | HYR-020 |
| 100 | 4 | 240 | 20.5 |
