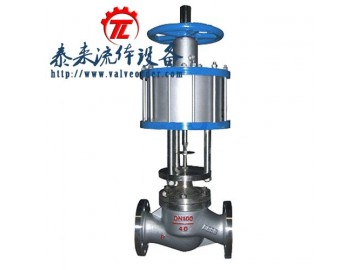

點擊圖片查看大圖ZQGP氣動活塞式切斷閥性能優良、規格齊全、體形小、重量輕，能夠滿足化工、石油、冶金和其它行業部門生產過程中自動快速排放和緊急切斷的操作要求，適用生產過程和設備的安全保護系統，也適用于一般的兩位控制和開關操作場合。
規格與技術參數：
| 公稱通徑 mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| 閥座直徑 mm | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 145 | 166 | 216 | 可與本公司 | ||||
| 額定流量系數 Kv | 6.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 | 商洽生產 | ||||
| 公稱壓力 MPa | 4.0(JB/T79·2-94) | |||||||||||||||
| 行程 mm | 16 | 25 | 40 | 60 | ||||||||||||
| 介質溫度 ℃ | -16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）； | |||||||||||||||
| 流量特性 | 兩位快開式 | |||||||||||||||
| 配執行機構 | ZSD-D | ZSD-3 | ZSD-5 | ZSD-7 | ||||||||||||
| 法蘭尺寸、型式 | 按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫） | |||||||||||||||
| 閥體材質 | ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti | |||||||||||||||
| 允許壓差 | 氣開 | 4 | 4 | 4 | 2.8 | 3.5 | 2.4 | / | / | / | / | |||||
| 氣關 | 4 | 2.5 | 1.7 | 1 | 1.1 | 0.8 | 0.6 | / | / | / | / | |||||
