概述：

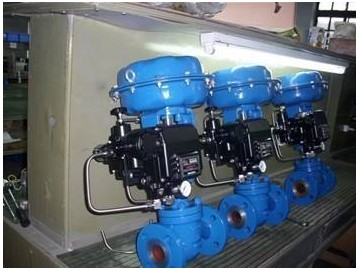

ZJHP型精小型氣動薄膜單座調節閥是一種頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長?？蛇x擇多彈簧氣動薄膜機構或電動執行機構等。
標準規格：
閥體型式：直通鑄造球型閥體
閥芯型式：非平衡式單座柱塞閥芯
公稱通徑：DN20~200 NPS 3/4〞~ 8〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型、
保溫夾套型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
| Z | 執行機構 | H | 結構形式 | -公稱壓力 | 閥體材質 | 公稱通徑 |
|---|---|---|---|---|---|---|
| Z系列調節閥 |
J:氣動薄膜執行機構 H:氣動活塞執行機構 |
H直行程 |
P:標準型單座調節閥 PF:軟密封單座調節閥 PL:單座籠式調節閥 PG:帶散熱型單座調節閥 PV:波紋管型單座調節閥 PD:低溫型單座調節閥 |
PN16=16 CL150LB=150 LB JIS10K=10K |
C=WCB LC=LCB P=CF8 PL=CF3 R=CF8M RL=CF3M D=特殊材質 |
DN25= DN25 NPS1〞=NPS1〞 |
| 如：Z型氣動薄膜單座調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHP-16C DN50 | ||||||
性能
| 流量特性 | 直線、等百分比、快開 | ||
|---|---|---|---|
| 可調范圍 | 50:1 (CV<6.3 30:1) | ||
| 額定CV值 | 等百分比CV1.6~630 ，直線CV1.8~690 | ||
| 允許泄漏量 |
硬密封:IV級（0.01% 閥額定容量） 軟密封:VI級（氣泡級） 泄漏量標準:GB/T 4213 |
||
| 性能指標 | 氣動 | 電動 | |
| 基本誤差% | ±1.5 | ±1.0 | |
| 回差% | ≤1.5 | ≤1.0 | |
| 死區% | ≤0.6 | ≤1.0 | |
| 始終點偏差% | ±2.5 | ±2.5 | |
| 額定行程偏差% | ≤2.5 | ≤2.5 | |
選用參數表
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Cv | 等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
| 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
| 公稱通徑 | 行程 | 可選流量系數Cv（★標準型 ●推薦 ○定制） | |||||||||||||
| DN20 | 16mm | ● | ● | ● | ★ | ||||||||||
| DN25 | ● | ● | ● | ● | ★ | ||||||||||
| DN32 | 25 mm | ○ | ○ | ○ | ○ | ○ | ★ | ||||||||
| DN40 | ○ | ○ | ○ | ○ | ● | ★ | |||||||||
| DN50 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
| DN65 | 40mm | ○ | ○ | ○ | ★ | ||||||||||
| DN80 | ○ | ○ | ○ | ● | ★ | ||||||||||
| DN100 | ○ | ○ | ○ | ● | ● | ★ | |||||||||
| DN125 | 60mm | ○ | ○ | ○ | ★ | ||||||||||
| DN150 | ○ | ○ | ● | ★ | |||||||||||
| DN200 | ○ | ○ | ● | ● | ★ | ||||||||||
|
氣動執行機構 膜片有效面積Ae (cm2) |
ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | |||||||||||
| 350 | 350 | 560 | 900 | ||||||||||||
| 作用方式 | 彈簧范圍 | 金屬密封允許壓差（MPa） | |||||||||||||
| 氣開 | 20-100KPa | 4.46 | 3.09 | 1.98 | 1.16 | 0.7 | 0.44 | 0.28 | 0.18 | 0.17 | 0.11 | 0.07 | 0.07 | 0.05 | 0.03 |
| 40-200 KPa | 6.4 | 6.4 | 5.94 | 3.34 | 2.14 | 1.31 | 0.84 | 0.53 | 0.51 | 0.33 | 0.21 | 0.22 | 0.15 | 0.09 | |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 4.99 | 3.05 | 1.95 | 1.25 | 1.18 | 0.78 | 0.5 | 0.51 | 0.36 | 0.21 | |
| 氣關 | 20-100KPa | 6.4 | 6.19 | 3.96 | 2.23 | 2.14 | 0.87 | 0.56 | 0.35 | 0.34 | 0.22 | 0.14 | 0.15 | 0.1 | 0.06 |
| 40-200 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.86 | 3.64 | 2.3 | 2.21 | 1.43 | 0.91 | 0.95 | 0.66 | 0.37 | |
| 80-240 KPa | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 6.4 | 5.04 | 3.18 | 3.06 | 1.98 | 1.26 | 1.32 | 0.92 | 0.52 | |
