深圳鶴牌閥門有限公司主要銷售【Z41H鑄鋼法蘭閘閥】，是目前國內大的《閘閥》在線銷售服務商。公司集成的鑄鋼法蘭閘閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量閘閥現貨庫存，為用戶提供鑄鋼法蘭閘閥選型、原理作用、結構尺寸、安裝說明、資料下載等。

Z41H鑄鋼法蘭閘閥原理作用：

    法蘭閘閥是管路系統中通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
    閘閥關閉時,密封面可以只依靠介質壓力來密封，即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的，即閥門關閉時，要依靠外力強行將閘板壓向閥座，以保證密封面的密封性。
    閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥(亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏ΑＳ械拈y門，閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動，而使閘板提升，這種閥門叫做旋轉桿閘閥或叫暗桿閘閥。

Z41H鑄鋼法蘭閘閥性能特點：

    ①符合國內外先進標準的要求，密封可靠、性能優良、造型美觀；
    ②密封副配對先進合理，閘板和閥座的密封面采用不同硬度的硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長；
    ③閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性；
    ④采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手輪，啟閉輕松自如；
    ⑤可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

Z41H鑄鋼法蘭閘閥技術參數：

設計與制造		結構長度		法蘭尺寸			壓力-溫度		試驗-檢驗
GB12234		GB12221		GB9113 JB79			GB9131		GB/T13927 HB/T9092
公稱壓力	1.6		2.5		4.0	6.4		10.0		16.0
強度試驗	2.4		3.8		6.0	9.6		15.0		24.0
水密封試驗	1.8		2.8		4.4	7.0		11.0		18.0
上密封試驗	1.8		2.8		4.4	7.04		11.0		18.0
氣密封試驗	0.4-0.7

Z41H鑄鋼法蘭閘閥部件材質：

主要零件名稱	材料
閥體、閥蓋、支架、閘板	WCB
閥座密封面	D577
閘板密封面	507Mo
閥桿	2Cr13
閥桿螺母	ZCuAl9Mn2
填料	柔性石墨
中法蘭墊片	不銹鋼纏繞式
中法蘭連接螺柱	35CrMo
手輪	QT450-10

Z41H鑄鋼法蘭閘閥外形尺寸：

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值							參考值
		L	D	D1	D2	D6	b	Z-φd	Do	H	質量
1.6	15	130	95	65	46	/	14	4-φ14	120	220	4
	20	150	105	75	55	/	14	4-φ14	140	256	6
	25	160	116	85	65	/	14	4-φ14	160	276	6
	32	180	135	100	78	/	16	4-φ18	180	280	7
	40	200	145	110	86	/	16	4-φ18	200	300	18
	50	250	160	125	100	/	16	4-φ18	240	358	29
	65	265	180	145	120	/	18	4-φ18	255	415	32
	80	280	195	160	135	/	20	8-φ18	280	435	46
	100	300	215	180	155	/	20	8-φ18	320	500	63
	150	350	280	240	210	/	24	8-φ23	360	675	134
	200	400	335	295	265	/	26	12-φ23	400	818	192
	250	450	405	355	320	/	30	12-φ25	456	970	273
	300	500	460	410	375	/	30	12-φ25	500	1140	379
	350	550	520	470	435	/	34	16-φ25	600	1280	590
	400	600	580	525	485	/	36	16-φ30	720	1450	850
	450	650	640	585	545	/	40	20-φ30	720	1580	910
	500	700	705	650	608	/	44	20-φ34	720	1675	958
	600	800	840	770	718	/	48	20-φ41	800	1990	1180

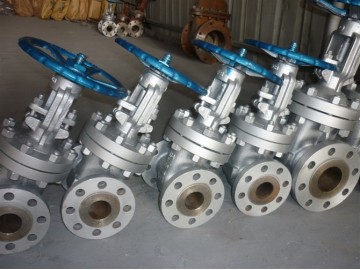

鑄鋼法蘭閘閥Z41H產品實拍：

鑄鋼法蘭閘閥Z41H相關產品型號編制：

閘閥型號代表說明：
 以下是閘閥型號代表說明，此閘閥型號編制方式是根據鶴牌閥門生產的產品，結合國際閥門型號標準組合而來的。如有疑問歡迎來電質詢。對于定做和特殊產品型號另做選型。內容主要是針對閘閥的代號、附加要求、驅動、連接、結構、密封件、壓力、材質等做組合細分說明。
→閘閥型號編制方法：
閘閥附加代號：WZ表示波紋管閘閥、DZ低溫閘閥、NKZ真空閘閥、PZ刀型閘閥；
閘閥類型表示：Z；
驅動方式表示：手動無代號、2電液動、3渦輪蝸桿、5-錐齒輪傳動、6氣動、9-電動；
連接方式表示：4法蘭連接，6焊接，7對夾式；
結構形式表示：0彈性閘板、1明桿楔式單閘板、2-明桿楔式雙閘板、3-明桿平行式單閘板、4-明桿平行式雙閘板、5暗桿楔式單閘板、6暗桿楔式雙閘板、7暗桿平行單閘板、9暗桿平行雙閘板；
密封材料材料：W閥體直接加工、T合金、X橡膠、F氟塑料，H-Cr不銹鋼，Y硬質合金、M蒙乃爾合金；
壓力等級表示：PN1.0-32Mpa，10=1.0MPA表示壓力為十公斤，150LB-1500LB表示美標磅級壓力，5-63K表示日級壓力；
閥體材料表示：Z-灰鑄鐵、Q球墨鑄鐵，T合金，C碳鋼、P不銹鋼304，R不銹鋼316，V鉻鉬釩鋼。
舉例WZ41H-150LB美標波紋管閘閥，W波紋管、Z閘閥、4法蘭、1明桿楔式單閘板、H不銹鋼、150LB磅級壓力。
→閘閥常見型號：
彈性座封閘閥：Z40X、Z40H；
不銹鋼閘閥：Z40W、Z41W、Z40H、Z41H；
電動閘閥：Z940H、Z941H、Z943W、Z944H、Z945X、Z943H;
氣動閘閥：Z641F、Z641H、Z641W；
焊接閘閥：Z60H、Z61H、Z62H、NKZ64H；Z560H、Z561H、Z960H、Z961H；
漿液閥：Z73X、Z73H、Z673X、Z673H、Z973X、Z973H；
刀型閘閥：PZ43H、PZ543H、PZ643H、PZ943H、PZ73H、PZ573H、PZ673H、PZ973H；
明桿閘閥：Z41X、Z41H、Z41X、Z42H、Z44X；
暗桿閘閥：Z45X、Z45H、Z47F；
螺旋閘門：LMD單向、LMS雙向；
傘齒輪閘閥：Z540H、Z541H、Z542H、Z543H、Z545H;
波紋管閘閥：WZ41H、WZ41W；
低溫閘閥：DZ40H、DZ40W、DZ40Y、DZ41F、DZ41H、DZ41W、DZ41Y。

鑄鋼法蘭閘閥Z41H使用說明：

    ①準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質；
    ②鑄鋼法蘭閘閥Z41H安裝使用說明書下載。
