深圳鶴牌閥門有限公司主要生產銷售【Q41F三片式法蘭球閥】，是目前國內大的《球閥》在線生產銷售商。公司集成的法蘭球閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量不銹鋼球閥現貨庫存，為用戶提供球閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
三片式法蘭球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。 球閥在管路中主要用來做切斷、分配和改變介質的流動方向。
Q41F三片式法蘭球閥原理作用：
浮動球閥采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接觸面積較小，故有較大的密封比壓，確保可靠密封。當介質壓力較大時，密封圈與球鐵接觸面積也相應增大。故密封圈能承受較大的介質推力而不會損壞，確保可靠密封。
①耐火結構：根據用戶的需要，球閥可設計成耐火結構，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構，有效阻止介質的擴散，防止火災擴大；
Q41F三片式法蘭球閥性能特點：
②防靜電結構：根據用戶的需要，球閥可設計成防靜電結構，即在球體與閥桿之間設置導電彈簧，使閥門在開啟過程中產生的靜電能通過所設置的靜電通道傳入管路導入地下，達到清除靜電的目的，避免靜電打火點燃介質，確保系統安全。
Q41F三片式法蘭球閥技術參數：
公稱通徑DN（mm）
15（1/2"）~200（8"）
公稱壓力PN（Mpa）
1.0~1.6
使用溫度（℃）
-29℃～425℃
適用介質
水、蒸汽、油品
Q41F三片式法蘭球閥部件材質：
零件名稱
閥體
球體
閥桿
密封圈
材質屬性
不銹鋼
不銹鋼
不銹鋼
聚四氟乙烯、金屬
Q41F三片式法蘭球閥外形尺寸：
PN1.6MPa 主要連接尺寸
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410

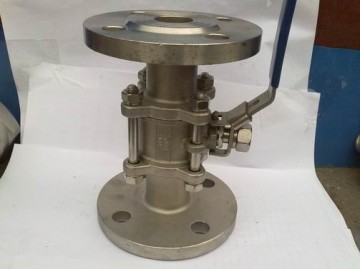

Q41F三片式法蘭球閥產品實物圖：
