深圳鶴牌閥門有限公司主要生產銷售【波紋管截止閥WJ41H】，是目前國內大的《截止閥》在線生產銷售商。公司集成的波紋管截止閥生產廠家，提供售前、售中、售后一站式服務。公司常年備有大量截止閥現貨庫存，為用戶提供截止閥選型、原理作用、結構尺寸、安裝說明、資料下載等。
| 波紋管截止閥WJ41H原理作用： |
截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。
WJ41H波紋管截止閥內部采用波紋管結構，不銹鋼的波紋管下端焊接在閥桿上，以防止工藝流體浸蝕閥桿，另一端置于閥體和閥蓋之間構成靜密封。采用雙重的密封設計若波紋管失效閥桿填料也會避免泄漏，波紋管焊于閥桿保持穩定的運行性能，避免由于閥塞振動引起閥桿振動。適用于蒸汽、易燃、易爆、導熱油、高純度、有毒等介質的管路上。
| 波紋管截止閥WJ41H性能特點： |
②閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長；
③雙重的密封設計（波紋管+填料）若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準；
④閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不像傳統的只對螺紋加潤滑油；
⑤人體工程學設計手輪，使用壽命更長，操作輕松便捷。
| 波紋管截止閥WJ41H技術參數： |
| 設計標準 | DIN3356 |
| 結構長度 | DIN3202 |
| 連接法蘭 | DIN2543-2545 |
| 試驗和檢驗 | DIN3230 |
| 公稱壓力(MPa) | 殼體試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度(℃) | 適用介質 |
| 1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 |
| 波紋管截止閥WJ41H部件材質： |
| 名稱 | 材質 |
| 閥體 | GS-C25、CF8、CF3 |
| 閥瓣 | 2CR13、F304、F316 |
| 軸銷 | F304、F316 |
| 波紋管組件 | F304、F316L |
| 閥蓋 | GS-C25、CF8、CF3 |
| 填料 | 柔性石墨、PTFE |
| 壓套 | 25#、F304、F316 |
| 定位片 | 25#、F304、F316 |
| 閥桿螺母 | 銅合金ZQA19-4 |
| 手輪 | 碳鋼 |
| 并帽 | 25# |
| 油杯 | 黃銅 |
| 六角螺母 | ASTMA193 2H、A193-8、A193-8M |
| 雙頭螺栓 | ASTMA193 B7、A193-B8、A193-B8M |
| 墊片 | 柔性石墨+不銹鋼、PTFE |
| 閥桿 | 2Cr13、F304、F316 |
| 波紋管截止閥WJ41H外形尺寸： |
| 壓力 | PN16 | |||||||||||||
| 口徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 |
| H | 195 | 195 | 207 | 218 | 225 | 230 | 272 | 290 | 355 | 410 | 425 | 540 | 665 | 720 |
| W | 120 | 120 | 140 | 140 | 160 | 180 | 180 | 200 | 250 | 300 | 300 | 400 | 520 | 520 |
| 重量 | 4 | 4.5 | 5 | 7 | 9 | 12 | 18.5 | 23 | 38.5 | 56 | 75 | 113.5 | 235 | 395 |
| 行程 | 7 | 7 | 12 | 13 | 14 | 15 | 19 | 23 | 28 | 35 | 42 | 52 | 64 | 75 |
| Kv | 4.2 | 7.4 | 12 | 19 | 30 | 47 | 77 | 120 | 188 | 288 | 410 | 725 | 1145 | 1635 |

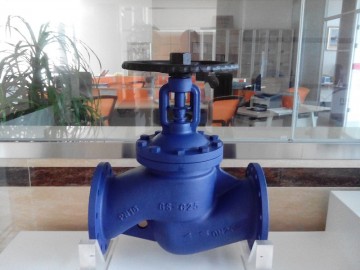

| 波紋管截止閥WJ41H產品實拍： |
| WJ41H波紋管截止閥相關截止閥型號編制方法 截止閥型號大全： |
如今閥門行業新型產品不斷增多，閥門型號也大不斷改變，但是大部分廠家的閥門型號還是依據國際閥門編制演變而成的?，F(xiàn)在閥門型號多達八千余種，對于種類繁多的情況，我司只能對自身產品進行詳細說明。
截止閥型號編制方法是根據公司主營截止閥的材質、壓力、驅動方式進行細分。截止閥的型號關系著對截止閥產品的正確認識，選型的重要性，以及對工況用途安全性的保證，請?jiān)敿?xì)閱讀。截止閥型號編制方法是根據國際閥門型號標準演變而來的。以下截止閥型號編制中有部分代號被省略，主要是針對鶴牌閥門現有的截止閥產品做型號說明。如定做的截止閥產品在材質、結構發生變化時，請根據閥門編制方法中進行選型，或來電詳情。
截止閥型號編制方法：
截止閥附加代號：W波紋管、D低溫、B保溫；
1）截止閥類別代號：J表示截止閥；
2）截止閥傳動方式：手動無代號、5傘齒輪、6氣動、9電動；
3）截止閥連接方式：4法蘭連接、6焊接；
4）截止閥結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；
5）截止閥密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；
6）截止閥公稱壓力：16表示壓力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7）截止閥閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316；
如：WJ41H-16C波紋管截止閥，W波紋管、J截止閥、4法蘭、1直通式、H不銹鋼、16壓力十六公斤、C碳鋼。
常見的截止閥型號：
美日標截止閥：J41Y、J41W;
波紋管截止閥：WJ41H、WJ41W；
不銹鋼截止閥：J41F、J41H、J41W；
低溫截止閥：DJ41H、DJ41Y、DJ41F；
電動截止閥：J941F、J941H；
焊接截止閥：J61Y、J61W、J961Y、J961W；
角式截止閥：J44H、J44W、J47H、J47W；
襯氟截止閥：J41F46；
氣動截止閥：J641F、J641H、J641W；
傘齒輪截止閥：J541H、J541W；
保溫截止閥：BJ41F、BJ41H。
| WJ41H波紋管截止閥使用說明： |
②WJ41H波紋管截止閥安裝使用說明書下載。
