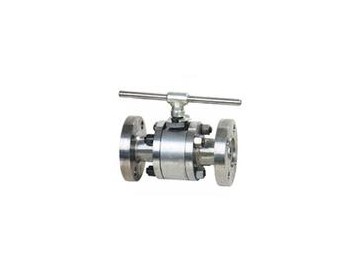

點擊圖片查看大圖一、產品[精小型三段式球閥]的詳細資料：
產品型號：Q41N-160P
產品名稱：精小型三段式球閥
產品特點：應用規范 1、采用板簧預載的可動金屬閥結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含閥體顆粒、料將等介質的結構戒耐較高溫度的結構。
3、采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。精小型三段式球閥,三段式球閥,精小型球閥。
二、Q11H型主要外形尺寸和連接尺寸：
| 公稱通徑 | 尺寸 | |||
| L | H | D | D1 | |
| 10 | 90 | 76 | 32 | 3/8 |
| 15 | 90 | 76 | 32 | 1/2 |
| 20 | 100 | 81 | 38 | 3/4 |
| 25 | 115 | 92 | 45 | 1 |
| 32 | 130 | 114 | 55 | 11/4 |
| 40 | 150 | 125 | 65 | 11/2 |
| 50 | 170 | 144 | 75 | 2 |
注：對焊和承插式結構長度與內螺紋式長度相同
三、Q41H型主要外表尺寸和連接尺寸：
| 公稱通徑 | 尺寸 | |||||||||||||||
| L | d1 | L1 | D | D1 | D2 | b | Z-Φd | H | ||||||||
| mm | in | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | 全通徑FP | 縮徑RP | QA41 | QA341 | QA641 | QA941 | |||||
| 15 | 1/2″ | 130 | - | 15 | - | - | - | 95 | 65 | 45 | 14 | 4-14 | 62 | - | 200 | - |
| 20 | 3/4″ | 140 | - | 20 | - | - | - | 105 | 75 | 55 | 14 | 4-14 | 68 | - | 204 | - |
| 25 | 1″ | 150 | - | 25 | - | - | - | 115 | 85 | 65 | 14 | 4-14 | 75 | - | 215 | 360 |
| 32 | 11/4″ | 165 | - | 32 | - | - | - | 135 | 100 | 78 | 16 | 4-14 | 85 | - | 240 | 390 |
| 40 | 11/2″ | 182 | - | 40 | - | - | - | 145 | 110 | 85 | 16 | 4-18 | 95 | - | 264 | 395 |
| 50 | 2″ | 200 | - | 50 | - | - | - | 160 | 125 | 100 | 16 | 4-18 | 110 | - | 360 | 472 |
| 65 | 21/2″ | 220 | - | 65 | - | - | - | 180 | 145 | 120 | 18 | 4-18 | 130 | - | 379 | 530 |
| 80 | 3″ | 250 | 283 | 80 | 65 | - | - | 195 | 160 | 135 | 20 | 4-18 | 155 | - | 452 | 580 |
| 100 | 4″ | 280 | 305 | 100 | 80 | - | - | 215 | 180 | 155 | 20 | 8-18 | 180 | 320 | 479 | 630 |
| 125 | 5″ | 320 | 381 | 125 | 100 | - | - | 245 | 210 | 185 | 22 | 8-18 | 250 | 380 | 646 | 710 |
| 150 | 6″ | 360 | 403 | 150 | 125 | - | - | 280 | 240 | 210 | 24 | 8-23 | 275 | 400 | 666 | 670 |
| 200 | 8″ | 400 | 419 | 200 | 150 | - | - | 335 | 295 | 265 | 26 | 12-23 | 330 | 450 | 615 | 825 |
注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
