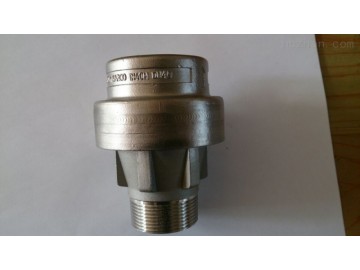

斯派莎克IN15蒸汽噴射器，斯派莎克IN25M噴射器，斯派莎克IN40M噴射器

簡介

斯派莎克蒸汽噴射器使用蒸汽來加熱水或其他流體。工作時，蒸汽的噴射器將液體從環形孔吸入，混合，再將加熱后的熱水噴入水箱中。噴射器引起的循環確保了充分的混合，避免了溫度分層差異。三種口徑的噴射器，可適用于非常廣泛的應用范圍。

小的IN15型上有內/外螺紋，可直接安裝在水箱壁上，也可由管道接入水箱中。

IN25M和IN40M則有外螺紋和對焊型，安裝同IN15。

在要求更高的流量時，可以平行安裝兩個或多個噴射器。

主要特點：

-全不銹鋼材質

-鍋爐給水加熱和除氧的理想應用

-水和其他流體的有效的蒸汽加熱

-加熱、混合和循環-無運動部件

-緊湊的設計-噪聲和振動小化

壓力溫度限制

本體設計等級                                PN25

小工作壓力                                0.5bar g

大飽和蒸汽條件                            17bar g@207℃

高加熱溫度（開式水箱）                    90℃

材質

奧氏體不銹鋼316L

尺寸/重量（近似）mm/kg

型號             A                  B                C                重量

IN15           1/2‘‘         205         28           0.4

IN25 M         1‘‘           84          71           0.8

IN40M         11/2‘‘       115         88           1.6

可供型號

IN15,1/2‘‘內螺紋和1‘‘外螺紋，BSPT或NPT

其他噴射器選擇如下：

                         IN25M           IN40M

BSPT外螺紋                1‘‘               11/2‘‘

NPT外螺紋                1‘‘               11/2‘‘

對焊                  1‘‘Schedule80       11/2‘‘Schedule80

安全信息，安裝和維修

詳細的安裝和維修指南隨產品提供。

安裝注意事項

噴射器安裝在水箱中較低的位置，好是位于中線，水平噴射蒸汽。管道可以在水箱中，也可以在水箱外。蒸汽管道必須固定良好，防止振動和水箱壁的應力。建議在螺紋接口使用合適的粘合劑。

管道的口徑與噴射器的口徑相同，例如，IN25M的噴射器使用25mm的管道。對多個噴射器的情況，管道口徑如下：

  噴射器數量           型號              小管徑

       2               IN15               20mm

       2               IN40M               65mm

       3               IN40M               80mm
