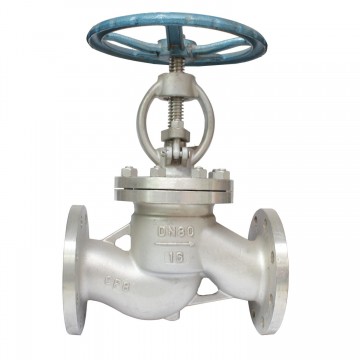

點擊圖片查看大圖
(1)不銹鋼321截止閥結構比閘閥簡單，制造與維修都較方便。
(2)密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
(3)啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
(4)啟閉力矩大、啟閉較費力，啟閉時間校長。
(5)流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
(6)介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。
二、不銹鋼321截止閥執行標準
|
設計規范：GB/T 12235 |
結構長度：GB/T 12221 |
法蘭連接：JB/T 79 |
|
試驗與檢驗：JB/T 9002 |
標識：GB/T 12220 |
供應規范：JB/T 7928 |
三、不銹鋼321截止閥性能參數
|
不銹鋼截止閥型號 |
J41H-16C～160C |
J41Y-16C～160C |
J41W-16P～160P |
|
工作壓力（MPa） |
1.6～16.0 |
||
|
適用溫度（℃） |
≤425 |
≤150 |
|
|
適用介質 |
水、蒸汽、油品 |
弱腐蝕性介質 |
|
|
公稱壓力 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24.0 |
|
水密封試驗 |
1.8 |
2.8 |
4.4 |
7.4 |
11.0 |
18.0 |
|
上密封試驗 |
1.8 |
2.8 |
4.4 |
7.04 |
11.0 |
18.0 |
|
氣密封試驗 |
0.4-0.7 |
|||||
五、不銹鋼321截止閥零件材料
|
零件名稱 Part name |
材 料Material |
|
|
Q41W-16P-25P-40R |
Q41W-16R-25P-40R |
|
|
閥體、閥 Body donnet |
鉻鎳鈦鋼 |
鉻鎳鉬鈦鋼 |
|
閥 板 Wedge gate |
||
|
閥 桿 Stem |
||
|
閥桿螺母 Stem |
鋁鐵青銅Al bronze |
|
|
手 輪 Hand wheel |
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron |
|
六、不銹鋼321截止閥連接尺寸：
|
不銹鋼截止閥型號 |
公稱通 徑（ DN） |
行程 |
尺 寸 |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
|||
|
J41W-16P(R) |
15 |
7 |
7 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
7 |
7 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
12 |
12 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
13 |
13 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
14 |
14 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
15 |
15 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
|
|
65 |
19 |
19 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
280 |
|
|
80 |
23 |
23 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
320 |
|
|
100 |
28 |
28 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
360 |
|
|
125 |
35 |
35 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
400 |
|
|
150 |
42 |
42 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
400 |
|
|
200 |
52 |
52 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
450 |
|
|
250 |
64 |
64 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
550 |
|
七、不銹鋼321截止閥耐化學成分
|
不銹鋼截止閥化學成分/% |
||||||||||
|
牌號 |
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mo |
N |
其他 |
|
316 |
≤0.08 |
≤1 |
≤2 |
≤0.035 |
≤0.030 |
10.0~14.0 |
16.0~18.5 |
2.00-3.00 |
— |
|
