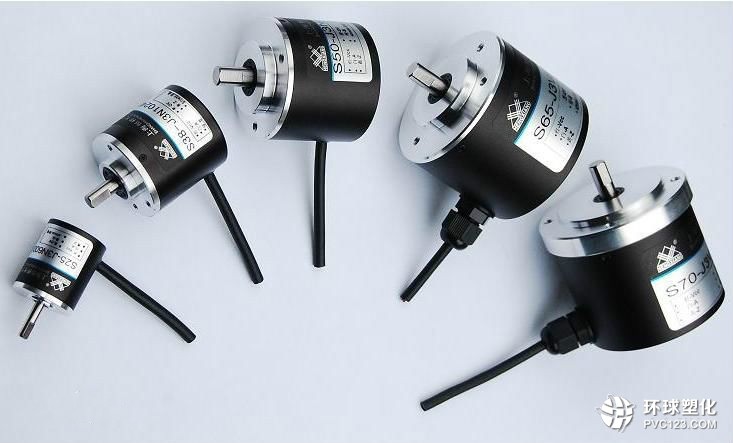

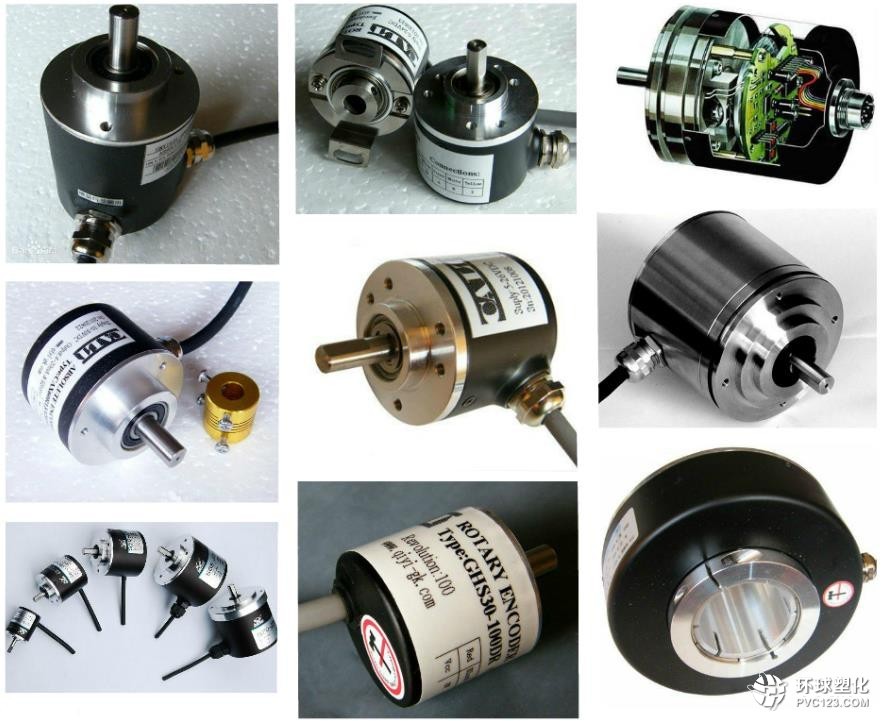

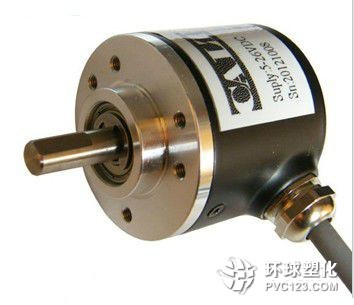

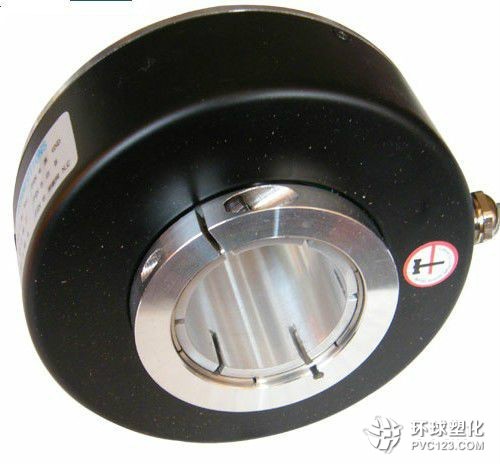

ELCO宜科增量式旋轉編碼器

　　詳細說明

　　溫州舍利電氣有限公司

　　負責人：楊先生

　　安裝

　　安裝時不要給軸施加直接的沖擊。

　　編碼器軸與機器的連接，應使用柔性連接器。在軸上裝連接器時，不要硬壓入。即使使用連接器，因安裝不良，也有可能給軸加上比允許負荷還大的負荷，或造成撥芯現象，因此，要特別注意。

　　軸承壽命與使用條件有關，受軸承荷重的影響特別大。如軸承負荷比規定荷重小，可大大延長軸承壽命。

　　不要將旋轉編碼器進行拆解，這樣做將有損防油和防滴性能。防滴型產品不宜長期浸在水、油中，表面有水、油時應擦拭干凈。

　　振動

　　加在旋轉編碼器上的振動，往往會成為誤脈沖發生的原因。因此，應對設置場所、安裝場所加以注意。每轉發生的脈沖數越多，旋轉槽圓盤的槽孔間隔越窄，越易受到振動的影響。在低速旋轉或停止時，加在軸或本體上的振動使旋轉槽圓盤抖動，可能會發生誤脈沖。

　　關于配線和連接

　　誤配線，可能會損壞內部回路，故在配線時應充分注意：

　　配線應在電源OFF狀態下進行，電源接通時，若輸出線接觸電源，則有時會損壞輸出回路。

　　若配線錯誤，則有時會損壞內部回路，所以配線時應充分注意電源的極性等。

　　若和高壓線、動力線并行配線，則有時會受到感應造成誤動作成損壞，所以要分離開另行配線。

　　延長電線時，應在10m以下。并且由于電線的分布容量，波形的上升、下降時間會較長，有問題時，采用施密特回路等對波形進行整形。

　　為了避免感應噪聲等，要盡量用短距離配線。向集成電路輸入時，特別需要注意。

　　電線延長時，因?qū)w電阻及線間電容的影響，波形的上升、下降時間加長，容易產生信號間的干擾(串音)，因此應用電阻小、線間電容低的電線(雙絞線、屏蔽線)。

　　對于HTL的帶有對稱負信號輸出的編碼器，信號傳輸距離可達300米。
