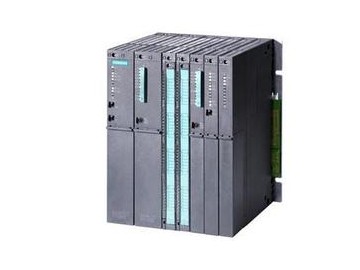

西門子6ES7431-7KF00-0AB0                           西門子6ES7431-7KF00-0AB0

Really I think the laziness of these servants is getting too shocking,' she sighed. 'Don't you agree, Mr Macgregor? We seem to have no AUTHORITY over the natives nowadays, with all these dreadful Reforms, and the insolence they learn from the newspapers. In some ways they are getting almost as bad as the lower classes at home

本公司主營：數控系統,S7-200PLC S7-300PLC S7-400PLC S7-1200PLC 6ES5 ET200 人機界面,變頻器,DP總線,MM420 變頻器MM430 變頻器MM440 6SE70交流工程調速變頻器6RA70直流調速裝置 SITOP電源,電線電纜,數控備件,伺服電機等工控產品.

我們在價格上有較大優勢,更注重售后服務，現有大量現貨銷售，歡迎您來電咨詢。我公司所有銷售中產品均為西門子原裝，質保一年，假一罰十！

----------------------------------------------
上海西萬自動化科技有限公司

聯系人：黃杰（維修/銷售工程師)

手 機：15921395152

Q Q : 1121451914

傳 真：021-31662087

--------------------------------------------------

西門子PLC系列介紹：

S7-200 CN PLC 實用于各行各業，各種場所中的檢測、監測及掌握的主動化。S7－200 CN 系列的壯大功用使其無論在獨立運行中，或相連成網絡皆能完成龐雜掌握功用。因而S7－200CN 系列具備極高的性能\價錢比。
相關圖形：

SIMATIC S7-300 一種通用型PLC，能適合自動化工程中的各種應用場合，尤其是在生產制造工程中的應用。模塊化、無排風扇結構、易于實現分布式的配置、以及用戶易于掌握等特點，使得S7-300 PLC在以下工業部門中實施各種控制任務時，成為一種既經濟又切合實際的解決方案：

相關圖形：

在制造自動化和過程自動化中，對一切中、的運用來說，SIMATIC S7－400 都是功用強大的PLC。 S7－400 PLC分為規范型和容錯型（可配置成故障安全型） 兩種。強大的體系功用和便捷的用戶界面使得SIMATIC S7－400 成為各種自動化功用的技巧和經濟性處理計劃

相關圖形：

LOGO!-通用邏輯控制模塊填補了繼電器與PLC之間的技術空間，目前已發展成為模塊化的標準組件產品，而且其性能亦更為優越！通過集成的8種基本功能和26種特殊功能，LOGO!可以代替數以百計的開關設備，從時間繼電器一直到接觸器。新的模塊化LOGO!能夠節省控制柜的空間，需要的附件更少從而進一步降低庫存量，并且根據您的任務需求，可隨時進行靈活擴展。因此，LOGO!不僅節約成本費用，而且能縮短工程時間達70%。LOGO!安裝方便，幾乎不需任何接線，編程也極其簡單。更加值得一提的是，LOGO!有很好的抗振性和很高的電磁兼容性(EMC)，完全符合工業標準，能夠應用于各種氣候條件。LOGO!達到了B級無線電干擾抑制指標并通過了所有必需的國際認證，因此，LOGO!得以在全范圍內廣泛應用！

相關圖形：

西門子simatic家族新品——S7-1500PLC的特性剖析

西門子S7-1500PLC作為西門子S7系列PLC家族中的新品，相信很多工控朋友都沒有使用過甚至都沒有太多的了解，對此，西門子方專門進行了產品推廣會針對S7-1500進行介紹，康斯達作為西門子系統集成商參加推廣會。

下面小編根據推廣會將S7-1500的特性整理成下面幾點，S7-1500主要特性有：

1、所有模塊都支持熱插拔

2、多可以擴展31個模塊，但是所有的擴展模塊必須在一排，因為1500還沒有推出基架擴展模塊

3、1500所有系類的CPU至少附帶一個PROFINET網口

4、1500的前連接器都是40針的

5、擴展模塊分為標準型和經濟型兩類：1、標準型35mm寬度，自帶前連接器，2、經濟型25mm寬度    需要另購買連接器

6、1500的AI模塊無量程卡（針對S7-300的7KF02）

7、500進行RS485通訊無需要硬件狗，只需模塊即可（針對S7-300的CP340 CP341）

8、1500從站支持與ET200S

	產品編號 / 產品說明		目錄價格 / 您的價格
		6ES7322-1BF01-0AA0 SIMATIC S7-300, 數字輸出 SM 322, 光隔離,8數字量輸出, 24V DC, 2A, 20 針	顯示價格
		6ES7322-1BH01-0AA0 SIMATIC S7-300, 數字輸出 SM 322, 光隔離, 16數字量輸出, 24V DC, 0.5A, 1 X 20 針 輸出電流總量 4A/組(8A/模塊)	顯示價格
		6ES7322-1BH10-0AA0 SIMATIC S7-300, 數字輸出SM 322 高速,電位隔離,16數字量輸出, 24V DC, 0.5A, 20針	顯示價格
		6ES7322-1BL00-0AA0 SIMATIC S7-300, 數字輸出 SM 322, 光隔離, 32數字量輸出, 24V DC, 0.5A, 1 X 40 針, 輸出電流總量 4A/組(16A/模塊)	顯示價格
		6ES7322-1BP00-0AA0 SIMATIC S7-300 數字輸出SM322, 光隔離16個一組,64數字量輸出, DC 24V, 0.3A, (源型)總電流2A/組	顯示價格
		6ES7322-1BP50-0AA0 SIMATIC S7-300 數字輸出SM322, 光隔離16個一組,64數字量輸出, DC 24V, 0.3A (漏型)總電流 2A/組	顯示價格
		6ES7322-1CF00-0AA0 SIMATIC S7-300, 數字輸出SM 322, 光隔離,8數字量輸出, DC 48-125V, 1.5A, 20 針	顯示價格
		6ES7322-1FF01-0AA0 SIMATIC S7-300, 數字輸出SM 322, 光隔離,8數字量輸出, 120/230V AC, 1A, 20 針	顯示價格
		6ES7322-1FH00-0AA0 SIMATIC S7-300, 數字輸出SM 321, 光隔離16數字量輸出, 120/230V AC, 1 A,20 針	顯示價格
		6ES7322-1FL00-0AA0 SIMATIC S7-300, 數字輸出SM 322, 光隔離,32數字量輸出, AC 120V/230V, 1A, 雙寬外殼, 2 X 20針	顯示價格

它們用于優化連接工業以太網快速連接電纜到數據終端及網絡部件。插頭都配有堅固的工業兼容金屬外殼，可防止數據通訊過程中的故障4個集成絕緣刺破型觸點，可很容易地連接 FC 電纜，防止故障。在剝皮電纜端插入刀形端子（開式鉸接）之后，壓接并與導線接觸由于其結構緊湊，插塞式接頭（180°IE FC 接頭）可用于帶有分立式接口的設備以及帶有多接口（排）的設備IE FC RJ45 接頭用于連接非交叉 100 Mbit/s 以太網，距離遠 100 m，無需使用插接線。 通過交換插頭中的發送和接收線對，還可以連接交叉電纜打開外殼，里面有彩色標記，即可很方便地將芯線與刀形端子連接。 通過由透明材料制成的觸點蓋，用戶可以檢查是否有接觸不良現象。

LOGO! 智能邏輯控制器填補了繼電器與PLC之間的技術空間，已發展成為模塊化的標準組件產品。通過集成的8種基本功能和30多種特殊功能，LOGO!可以代替數以百計的開關設備，從時間繼電器一直到接LOGO! 有很好的抗振性和很強的電磁兼容性（EMC），完全符合工業標準，能夠應用于各種氣候條件。SIMATIC 控制器有多種多樣，包括從高性能 PLC 的書本型迷你控制器，到基于 PC 的控制器，無論什么要求它都能滿足要求這些控制器的共同特點是，在小的空間里壓縮了大處理能力，能滿足苛刻的機械和氣候條件、高速及可擴展性等要求這種分級的性能特征是 SIMATIC 系列產品的力量所在。

通過緊湊型CPU，插槽X1的前連接器模塊多可同時連接三根連接電纜。 連接模塊可通過連接電纜連接。 32數字通道前連接器模塊可連接插槽X2上的前連接器模塊。16或32通道數字模塊的前連接器模塊多可同時連接2或4根連接電纜。 連接模塊可通過連接電纜連接。一個模擬連接模塊（20針或40針）的前連接器模塊多可以同時連接2根或4根屏蔽連接電纜。連接模塊或前連接器模塊上可連接電源。連接到信號模塊（緊湊型 CPU 的集成 I/O，分為數字式和模擬式）時，通過將前連接器模塊插入到信號模塊進行連接，而不是使用 SIMATIC S7-300 前連接器。其具有用來連接連接電纜的 2 至 4 針插頭和 2 至 4 個電源饋電連接器。有幾種不同型號可供選擇，分別連接緊湊CPU(X1)、24 V/0.5 A 數字量 I/O 信號（16 和 32通道）以及 24 V/2 A 數字量輸出模塊和模擬量 I/O 模塊。

SIMATIC S7-1200 小型可編程控制器充分滿足于中小型自動化的系統需求。在研發過程中充分考慮了系統、控制器、人機界面和軟件的無縫整合和高效協調的需求。SIMATIC S7-1200 系列的問世，標志著西門子在原有產品系列基礎上拓展了產品版圖，代表了未來小型可編程控制器的發展方向，西門子也將一如既往開拓創新，自動化潮流SIMATIC S7-1200 具有集成 PROFINET 接口、強大的集成工藝功能和靈活的可擴展性等特點，為各種工藝任務提供了簡單的通信和有效的解決方案，尤其滿足多種應用中完全不同的自動化需求。

安裝簡單方便

所有的 SIMATIC S7-1200 硬件都具有內置安裝夾，能夠方便地安裝在一個標準的 35 mm DIN 導軌上。這些內置的安裝夾可以咬合到某個伸出位置，以便在需要進行背板懸掛安裝時提供安裝孔。SIMATIC S7-1200 硬件可進行豎直安裝或水平安裝。這些特性為用戶安裝 PLC 提供了大的靈活性，同時也使得 SIMATIC S7-1200成為眾多應用場合的理想選擇。

可拆卸的端子

所有的 SIMATIC S7-1200 硬件都配備了可拆卸的端子板。因此只需要進行一次接線即可，從而在項目的啟動和調試階段節省了寶貴的時間。除此之外，它還簡化了硬件組件的更換過程。

緊湊的結構

所有的 SIMATIC S7-1200 硬件在設計時都力求緊湊，以節省在控制柜中的安裝占用空間。例如，CPU 1214C 的寬度 110 mm，CPU 1212C 和 CPU 1211C 的寬度也 90 mm。通信模塊和信號模塊的體積也十分小巧，使得這個緊湊的模塊化系統大大節省了空間，從而在安裝過程中為您提供了高的效率和靈活性。

皮線光纜，又稱蝶形光纜、8字光纜，因為其柔軟、輕等特點在住宅建筑物接入網中被大量使用。皮線光纜在工程中要注意哪些問題呢？以下是一些皮線光纜的施工規范說明。

新型的西門子PLC SIMATIC S7-1500 控制器除了包含多種創新技術之外，還設定了新標準，大程度提高生產效率。無論是小型設備還是對速度和準確性要求較高的復雜設備裝置，都一一適用。SIMATIC S7-1500 無縫集成到TIA 博途中，極大提高了工程組態的效率。
強大：

• 杰出的系統性能，可實現短響應時間和高控制質量

• 技術集成可確保通過運動控制功能和 PROFIdrive 實現的驅動集成

•  信息安全集成的全面整合大程度地保障您的

高效：

• 創新設計和簡單操作可實現極其簡單的操作、調試以及安全的運行

• 集成式系統診斷使設備狀態完全透明，且能夠自動生成并統一顯示設備狀態

• TIA 博途 大限度地提高工程組態效率，降低項目成本

性能卓越：
沒有快，只有更快，SIMATIC S7-1500：系統的工作能力實現了極其快速的響應時間，有助于控制質量的優化和系統執行能力的提高。+ 迅速SIMATIC S7-1500 提供更快速的信號處理方式，以縮短響應時間，提高生產能力。+ 快的背板總線憑借著高波特率和高效的傳輸協議，新型背板總線成為了快速信號處理中決定性的性能優勢。+ 通訊SIMATIC S7-1500 裝配有三個 PROFINET 端口：兩個端口具有相同的 IP 地址，用于現場層面的通訊，另一個端口具有另外的 IP 地址，以便集成到公司網絡中。PROFINETIO IRT可以實現指定的響應時間和高度精確的設備性能。+ 集成式網絡服務通過一個標準網絡瀏覽器，便可隨時隨地查詢 CPU 的狀態。圖形化的過程量和用戶自定義的網頁簡化了信息的采集。

PLC有較高的易操作性。它具有編程簡單，操作方便，維修容易等特點，一般不容易發生操作的錯誤。對PLC的操作包括程序輸入和程序更改的操作。程序的輸入直接可接顯示，更改程序的操作也可以直接根據所需要的地址編號或接點號進行搜索或程序?qū)ふ?，然后進行更改。PLC有多種程序設計語言可供使用。用于梯形圖與電氣原理圖較為接近。容易掌握和理解。具有的自診斷功能對維修人員維修技能的要求降低。當系統發生故障時，通過硬件和軟件的自診斷維修人員可以很快找到故障的部位。PLC不需要大量的活動元件和連線電子元件。它的連線大減少。與此同時，系統的維修簡單，維修時間短。Plc采用了一系列可靠性設計的方法進行設計例如：冗余的設計。斷電保護，故障診斷和信息保護及恢復。PLC是為工業生產過程控制而門計的控制裝置，它具有比通用計算機控制更簡單的編程語言和更可靠的硬件。采用了精簡化的編程語言。編程出錯率大大降低。通用的 WinCC 基本軟件提供了用于模塊化擴展的礎。 提供有各種功能擴展的 WinCC 選件和 WinCC Premium 附加件。WinCC選件是在WinCC開發部門的監管之下生產的,由西門子工業自動化集團提供。 WinCC選件由技術咨詢服務和熱線支持，可提供咨

S7－200 CN 系列在集散自動化體系中充足施展其壯大功用。運用規?？裳谏w從代替繼電器的簡樸掌握到更龐雜的自動化掌握。運用范疇極為普遍，掩蓋一切與自動檢測，自動化掌握有關的工業及民用范疇，包含各種機床、機械、電力設備、民用設備、環境掩護裝備等等。如：

NPN、PNP傳感器的接線方式

1、首先了解下PLC輸入端的類型

西門子PLC輸入端源型和漏型的定義：源型、漏型是根據PLC接線端子上I點的電流流向來區分的（西門子PLC與三菱PLC的定義相反，三菱PLC定義：源型、漏型是根據COM端電流流向來區分）

源型：電流從I點流出時，意為電流源頭；漏型：電流從I點流入時，意為電流流向處；

2、NPN傳感器接入PLC（對于西門子PLC來說是源型輸入接法）

電流走向：24V+----COM端----I0.0（電流從I點流出）----傳感器out端----傳感器0V端----0V，如下圖：

3、PNP傳感器接入PLC（對于西門子PLC來說是漏型輸入接法）

電流走向：24V+---傳感器24V----傳感器out端----I0.0（電流流入I點）----COM----0V，如下圖：

西門子PLC與NPN（源型）和PNP（漏型）傳感器的接線說明

傳感器根據輸出類型可以分為NPN(有人稱為源型傳感器）和PNP（有人稱為漏型傳感器）兩大類；兩種類型的傳感器都有3個引腳，分別接24V、0V、Out（信號輸出），那么西門子S7系列PLC都支持什么類型的傳感器呢？

              西門子PLC和模塊所支持的傳感器類型

1、西門子S7-200所支持的傳感器類型？

S7-200系列的輸入端既支持源型也支持漏型，所以既可以接NPN傳感器也可以接PNP的傳感器（具體接法請參考第二步），其他型號可以參照產品手冊（如下圖）：

2、西門子S7-200smart所支持的傳感器類型？

S7-200smart與S7-200一樣輸入端既支持漏型也支持源型，所以既可以接NPN傳感器也可以接PNP的傳感器（具體接法請參考第二步），其他型號可以參照產品手冊（如下圖）：

3、西門子S7-1200所支持的傳感器類型？

S7-1200輸入端既支持漏型也支持源型，所以既可以接NPN傳感器也可以接PNP的傳感器。

 "    TD200文本顯示器
49    6EP1 332-1SH31               專為S7－200 設計電源,24V/3.5A 可并聯5個
58    6EP1 332-1LA10                PS207電源 輸出：24VDC、4.0A
59    6ES7 231-7PF22-0XA0      EM231 8路輸入熱電偶
60    6ES7 231-0HF22-0XA0     EM231模擬量輸入模塊，8輸入
61    6ES7 231-7PC22-0XA0     EM231 4路輸入熱電阻
62    6ES7 232-0HD22-0XA0    EM232模擬擬量輸出模塊，4輸出

 Modbus TCP與西門子PLC數據地址對應關系
BCNet-S7PPI、BCNet-S7MPI內部集成ModbusTCP服務器，支持ModbusTCP通訊的客戶機軟件可以直接讀寫PLC的數據。實現功能號包括：FC1、FC2、FC3、FC4、FC5、FC6和FC16。
PLC的站地址為Modbus從站地址。
PLC的數據區和Modbus數據區在BCNet-S7PPI/MPI內部被自動映射，PLC內不需要編寫通訊程序：
1． PLC的Q區對應Modbus的線圈，Q0.0對應00001。
2． PLC的I區對應Modbus的離散輸入，I0.0對應10001。
3． PLC的M區對應Modbus的輸入寄存器，MW0對應30001。
4． PLC的V區(DB區)對應Modbus的乘法寄存器，VW0對應40001。

地址計算公式如下：
1． Qm.n = 00001 + m*8 + n。
2． Im.n = 10001 + m*8 + n。
3． MWm= 30001 + m/2，m為偶數。
4． VWm = 40001 + m/2，m為偶數；DB1.DBWm = 40001 + m/2，m為偶數。
例如：地址：40040；對應S7200地址:VW78;
對應S7300地址: DB1.DBW78;

西門子6ES7431-7KF00-0AB0
