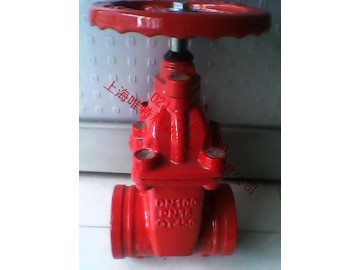

點擊圖片查看大圖Z85X-16 暗桿溝槽閘閥是一種軟密封閘閥是引進國外先進技術生產的新型閘閥產品，擁有傳統閥門所不具備的多種優勢，應用范圍廣泛。
RVGX(Z85X)彈性座封閘閥的介紹：
溝槽式暗桿彈性座封閘閥是溝槽閘閥的一種，它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體采用球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。
RVGX(Z85X)彈性座封閘閥的適用范圍：
廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
【RVGX(Z85X)彈性座封閘閥（溝槽式暗桿）主要零件材料】
|
主要零件材料 |
||
|
序號 |
名稱 |
材料 |
|
1 |
閥體 |
球墨鑄鐵 |
|
2 |
閥瓣 |
球鐵，外覆橡膠 |
|
3 |
螺栓 |
鍍鋅 |
|
4 |
密封圈 |
NBR |
|
5 |
閥蓋 |
球墨鑄鐵 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
0型密封圈 |
NBR |
|
8 |
軸蓋 |
球墨鑄鐵 |
|
9 |
防塵罩 |
NBR |
|
10 |
手輪 |
鑄鐵 |
|
11 |
緊固螺母 |
鍍鋅 |
【RVGX(Z85X)彈性座封閘閥（溝槽式暗桿）性能參數】
|
技術參數 |
|
|
壓力等級 |
1.0MPa 1.6MPa |
|
密封試驗 |
1.5MPa 2.4MPa |
|
工作溫度 |
0-80℃ |
|
適用介質 |
水、氣等 |
【RVGX(Z85X)彈性座封閘閥（溝槽式暗桿）外形和連接尺寸】
|
公稱通徑 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|||
|
D |
57 |
60 |
76 |
89 |
108 |
114 |
133 140 |
159 165 |
219 |
273 |
325 |
377 |
426 |
|
|
A1 |
14.5 |
14.5 |
14.5 |
16 |
16 |
16 |
19 |
19 |
19 |
25 |
25 |
|||
|
BA |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
9.5 |
13 |
13 |
13 |
13 |
13 |
|||
|
C |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.5 |
2.5 |
3.3 |
3.3 |
5.5 |
|||
|
Z81X Z85X |
L |
145 |
180 |
180 |
180 |
200 |
240 |
275 |
325 |
355 |
|
|
||
|
H |
325 |
455 |
455 |
455 |
|
500 |
620 |
750 |
880 |
|
|
|||
|
D0 |
180 |
200 |
200 |
200 |
|
240 |
320 |
320 |
400 |
|
|
|||
