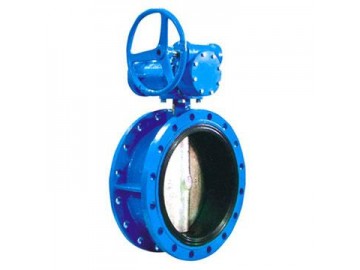

點擊圖片查看大圖D341X法蘭橡膠蝶閥工作原理：
蝶板的回轉中心(即閥桿的中心)位于閥體的中心線和蝶板的密封面截面上，蝶板旋轉90角度即可完成啟閉。閥座采用合成橡膠。關閉時蝶板的外圓密封面擠壓合成橡膠閥座，使閥座產生彈性變形而形成彈性力作為密封比壓保證蝶閥的密封。
D341X法蘭橡膠蝶閥用途：
|
密封圈材料代號
|
適用溫度
|
適用介質
|
|
NR
|
≤85℃
|
水、空氣、酸堿類
|
|
CR
|
≤85℃
|
水、煤氣、酸堿類
|
|
NBR
|
≤100℃
|
水、油品
|
|
CPDM
|
≤120℃
|
水、蒸汽、一般酸堿類
|
|
FKM
|
≤150℃
|
水、蒸汽、強酸堿類
|
D341X法蘭橡膠蝶閥材料：
|
閥體
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
|
|
蝶板
|
鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
|
|
閥桿
|
碳鋼鍍鎳磷、不銹鋼
|
|
閥座密封圈
|
天然膠NR、氯丁膠CR、膠NBR、三元乙丙膠EPDM、氟橡膠FKM
|
|
氣動裝置
|
組合件
|
壓力等級：PN（MPa） 1.0 1.6
D341X法蘭橡膠蝶閥測試：
襯里層：電火花檢測
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
試驗與檢驗按GB/T13927標準
公稱壓力：PN（MPa）
閥體：PN×1.5
密封：PN×1.1
任選附件：蝸輪裝置、氣動裝置、電動裝置
D341X法蘭橡膠蝶閥產品特點：
★驅動方式可選擇手動、電動或氣動。
☆流量特性趨直線，調節性能好。
◆密封件可更換，且密封可靠達到雙向密封。
◇小巧輕便，容易拆裝及維修，并可在任意位置安裝。
■結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
□蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。
▲蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
△蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。
☆設計與制造：GB12238 結構長度：GB12221（13系列）法蘭連接尺寸：GB4216 D41J半襯襯膠蝶閥
部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿
D341X法蘭蝶閥主要尺寸參數：
|
公稱通徑DN
|
L
mm |
D
mm |
D1
mm |
n-d（mm）
|
H1
mm |
H2
mm |
質量
|
|
|
PN1.6
|
PN1.6
|
|||||||
|
50
|
108
|
165
|
125
|
4-18
|
4-18
|
91
|
120
|
8
|
|
65
|
112
|
185
|
145
|
4-18
|
4-18
|
104
|
140
|
11.5
|
|
80
|
114
|
200
|
160
|
8-18
|
8-18
|
107
|
150
|
12.5
|
|
100
|
127
|
220
|
180
|
8-18
|
8-18
|
135
|
165
|
23
|
|
125
|
140
|
250
|
210
|
8-18
|
8-18
|
129
|
190
|
40.5
|
|
150
|
140
|
285
|
240
|
8-22
|
8-22
|
131
|
205
|
46.5
|
|
200
|
152
|
340
|
295
|
8-22
|
12-22
|
177
|
2550
|
61
|
|
250
|
165
|
395
|
350
|
12-22
|
12-26
|
206
|
270
|
73.5
|
|
300
|
178
|
445
|
400
|
12-22
|
12-26
|
220
|
320
|
103
|
|
350
|
190
|
505
|
460
|
16-22
|
16-26
|
264
|
358
|
120
|
|
400
|
216
|
565
|
515
|
16-26
|
16-30
|
298
|
400
|
217
|
|
450
|
222
|
615
|
565
|
16-26
|
-
|
327
|
420
|
242
|
|
500
|
229
|
671
|
620
|
20-26
|
-
|
352
|
480
|
279
|
|
600
|
267
|
780
|
725
|
20-30
|
-
|
446
|
560
|
396
|
|
700
|
292
|
895
|
840
|
24-30
|
-
|
486
|
610
|
596
|
D341X法蘭橡膠蝶閥訂購須知:
1.用戶已確定閥門類型和型號（尤其是非標準型號）時，用戶應正確說明其型號的含義和要求。
2.用戶應根據樣本所列產品型號進行訂貨，如對產品項目有特別要求，請?jiān)谟唵沃姓f(shuō)明：
1）結構長度2）法蘭標準3）閥門的結構形式：如通道全通徑或縮徑、體蓋連接形式4）閥門內件及對材料的其他要求5）壓力試驗、檢驗標準、標識及其他要求
3、當閥門使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關
4.本公司可以根據用戶的特定要求配置電動裝置,氣動驅動裝置,渦輪裝置。
5.本公司生產的各類閥門可以滿足訂單規定的各項要求，產品出廠前均逐一按要求的相關標準進行嚴格的檢驗和試驗。
